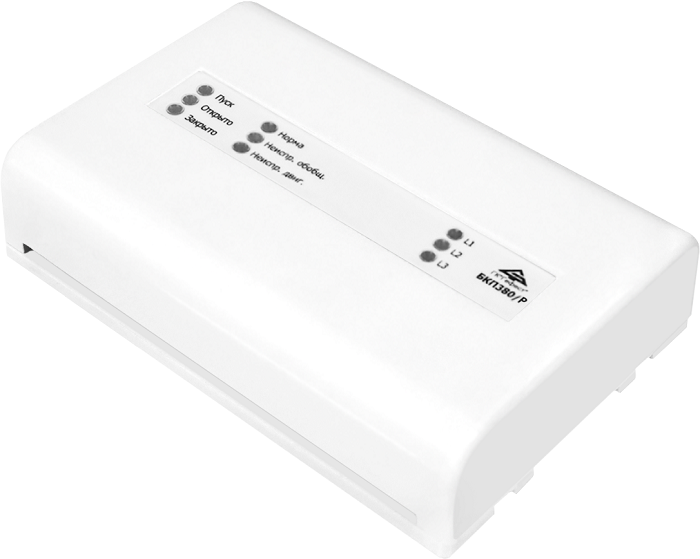

БКП 380/Р
Блок контроля предназначен для контроля состояния исходно выключенного двухобмоточного (реверсивного) двигателя с нормально замкнутыми концевыми выключателями, подключенными непосредственно в обмотки двигателя.
Производитель: Гефест
- Код:
- 00045356
- Базовая единица
- шт
3 011 руб.

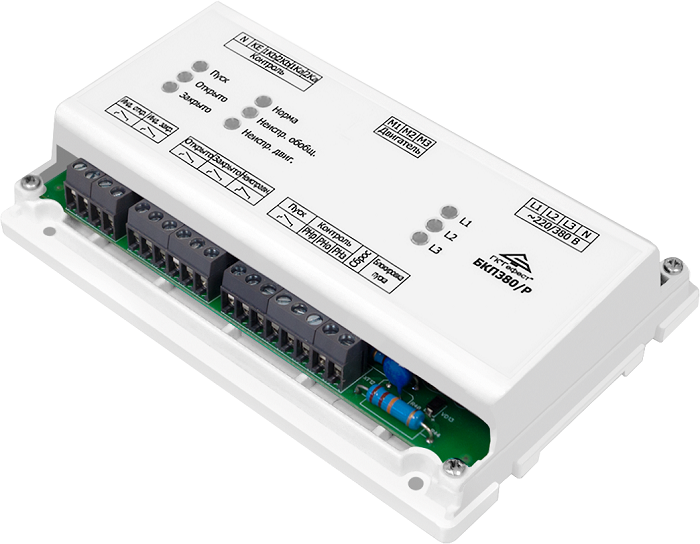

БЛОК КОНТРОЛЯ И ПУСКА БКП380/Р
Предназначен для контроля состояния исходно выключенного 3-х фазного двигателя 220/380 В, направление вращения которого задается коммутацией фаз сети, обмотки которого могут быть соединены треугольником или звездой без нейтрального провода.
Обеспечивает:
- контроль на обрыв цепей подводящих проводов от контактора до обмоток двигателя;
- контроль на обрыв цепей катушек контакторов, подающих напряжение на двигатель для его вращения в ту или другую сторону;
- контроль на обрыв группы исходно замкнутых выключателей (предназначенных для пуска и остановки двигателя), группы контактов, предназначенных для индикации аварии (заклинивания);
- контроль наличия переменного напряжения в каждой из трех фаз;
- контроль наличия сетевого напряжения на катушках контакторов с целью предотвратить одновременное появление напряжений на обеих катушках при ошибочном подключении;
- формирование извещения «Неисправность двигателя» в случае обрыва в любом подводящем проводе, идущем к двигателю;
- формирование извещения «Неисправность обобщенная» в случае обрыва в исходно замкнутых группах концевых выключателей привода, обрыва в цепи катушки пускателя, связанного с этой группой, обрыва в цепи исходно разомкнутых контактов, сигнализирующих о заклинивании привода, превышения времени, отведенного на начало движения или на продолжительность движения привода, замыкания контактов, сигнализирующих о заклинивании привода, ошибочной подачи сетевого напряжения одновременно на катушки обеих контакторов, при пропадании напряжения по любой фазе;
- формирование извещений о пуске двигателя (замыканием на время работы двигателя), сигналов о положении привода (Открыто, Закрыто).
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение контролируемой 3-х фазной сети питания | от 187 до 242 В |
| Суммарное токопотребление по трем фазам без учета внешних потребителей, не более | 4,5 мА |
|
Параметры контроля цепей (при выключенном двигателе): ток контроля целостности линии, не более напряжение между любыми проводами, идущими к двигателю, между каждым проводом и нетралью при обрыве, не более |
1,2 мА 15 В |
|
Параметры выходов управления индикаторными лампами (клеммы «РН», «И.откр» и «И.закр»): максимальное коммутируемое напряжение максимальный коммутируемый ток |
250 В 0,1 А |
|
Параметры контактов реле (клеммы «Открыто», «Закрыто», «Неисправн.», «Пуск»): максимальное постоянное напряжение максимальный постоянный ток |
60 В 0,1 А |
