СПЭК-1115-100
ИК активный, двухлучевой, дальность до 100 м, цифровой, всепогодный, t: -40...+55С, 4 частоты
Производитель: СПЭК
- Код:
- 00045492
- Базовая единица
- шт

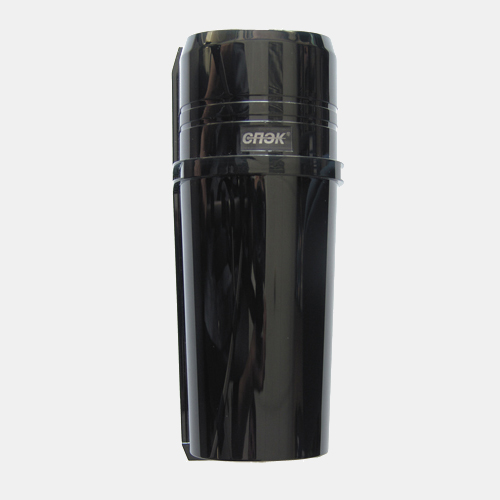

Извещатель охранный линейный оптико-электронный ИО209-32/3 "СПЭК-1115-100" ДКЯГ.425.151.008-04 ТУ
2-х лучевой ИК линейный извещатель с рабочей дальностью действия до 100 м на открытой площадке.
2 синхронизированных ИК луча уменьшают вероятность ложных срабатываний.
В комплект поставки входит:
- Блок излучателя (БИ) - 1 шт.
- Блок фотоприемника (БФ) - 1 шт.
- Комплект принадлежностей - 1 компл.
- Руководство по эксплуатации - 1 экз.
Подробная информация:
Извещатель предназначен для обнаружения проникновения на охраняемый объект (открытая площадка, периметр) и формирования извещения о проникновении.
Блокировка прямолинейного участка охраняемого объекта осуществляется потоком инфракрасного (ИК) излучения, создаваемого в БИ с помощью ИК светодиода и принимаемого в БФ с помощью ИК фотодиода и фокусируемого с помощью оптических элементов в БИ и в БФ.
Зоной обнаружения извещателя является сдвоенный ИК луч - два ИК луча, расположенные в вертикальной плоскости на расстоянии 50 мм друг от друга, работающие синхронно.

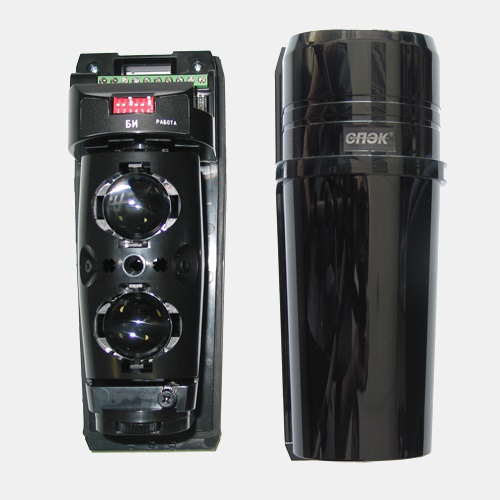

В корпусе БФ извещателя размещены светодиодные индикаторы: «Тревога», «Настройка», «Уровень». В корпусе БИ извещателя размещен светодиодный индикатор «Работа».
БИ и БФ извещателя имеют устройство контроля несанкционированного доступа.
При отсутствии напряжения питания извещатель выдает извещение о тревоге.
Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель обеспечивает взаимозаменяемость однотипных блоков.
Особенности:
- Юстировка БИ и БФ только по светодиодным индикаторам;
- Дистанционный контроль функционирования;
- Дискретная установка чувствительности: 50, 100, 200, 400 мс;
- Интеллектуальный режим обработки сигнала;
- Индикация настройки, тревоги, уровня сигнала, работы БИ
Технические характеристики
| Дальность действия, не более, м | 100 |
| Коэффициент запаса по оптическому сигналу (на максимальной дальности), не менее | 100 |
| Максимальные оптические потери (на максимальной дальности), % | 99 |
| Число ИК-лучей | 2 |
| Число рабочих частот ИК-излучения | 4 |
| Напряжение питания постоянного тока, В | 10,2 … 30 |
| Потребляемый ток, не более, мА | 90 |
| Чувствительность, мс | 50; 100; 200; 400 |
| Помехозащищенность, мс | 35 ... 280 |
| Помехоустойчивость от электроосветительных приборов, не менее, лк | 2000 |
| Помехоустойчивость от солнца, галогенных ламп, не менее, лк | 30000 |
| Выход извещения ТРЕВОГА | переключающие контакты оптореле |
| Длительность извещения ТРЕВОГА, не менее, с | 2 |
| Выход извещения ДОСТУП | Контакты кнопки (н.з.) |
| Поворот оптического узла по вертикали, ° | ± 5 |
| Поворот оптического узла по горизонтали, ° | ± 90 |
| Рабочий диапазон температур, °С | - 40 …+ 40 |
| Габариты БИ и БФ, ШхВхГ, мм | 80х200х83 |
| Масса, не более, кг | 1,5 |
