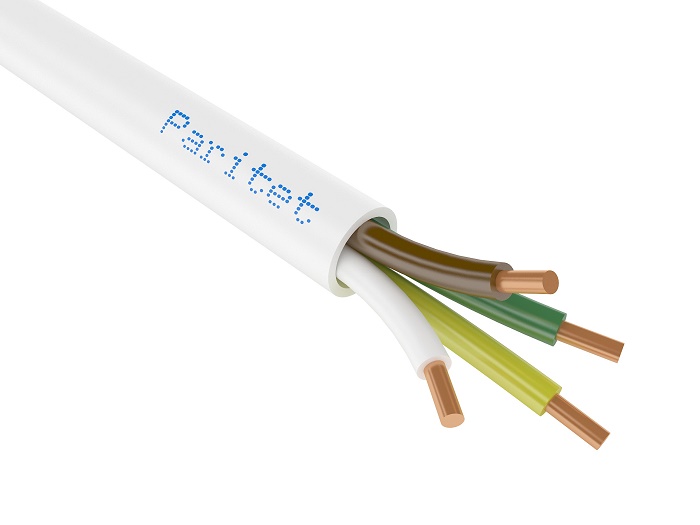

КСПВ 4х0,80

Кабель общей скрутки КСПВ 4х0,80 имеет 4 жилы диаметром 0,8мм (сечением 0,5 мм.кв.) для систем сигнализации и связи датчиков АСКУЭ. Предназначен для внутренней стационарной прокладки относительной влажности воздуха до 98% при температуре до 35С

НАЗНАЧЕНИЕ:

Для систем сигнализации, контроля доступа, управления, сбора данных. Напряжение: до 300 В переменного тока частотой 10 кГц.

КОНСТРУКЦИЯ

• Токопроводящая жила – медная однопроволочная
• Изоляция - сплошной полиэтилен
• Сердечник - общая скрутка
• Оболочка - ПВХ пластикат

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

• Количество жил - 4
• Диаметр жилы, мм -  0.8
• Число и диаметр проволок - 1х0,80
• Сечение жилы, мм^{2 -} 0.5
• Диаметр по изоляции, мм - 1.5
• Диаметр кабеля, мм - 5,2
• Масса 1 км кабеля, кг - 37.899
• Объем горючей массы, л/км - 14.9
• Объем 1 км кабеля, м^{3 -} 0.059
• Бухтовка, м - 200
• Тип упаковки - Бухта

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
• Минимальная рабочая температура – -50°С.
• Максимальная рабочая температура – 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Срок службы кабеля – 30

Технические характеристики

Электрические характеристики кабелей общей скрутки в зависимости от диаметра жил:

Индуктивность рабочей цепи "жила-жила" на 1 км в зависимости от числа жил в кабелях общей скрутки

Индуктивность рабочей цепи "жила-жила" на 1 км в кабелях парной скрутки не более 0,90 мГн

Электрическое сопротивление изоляции токопроводящей жилы на 1 км - не менее 6500 МОм

Все значения приведены с пересчетом на темпетуру 20°С
