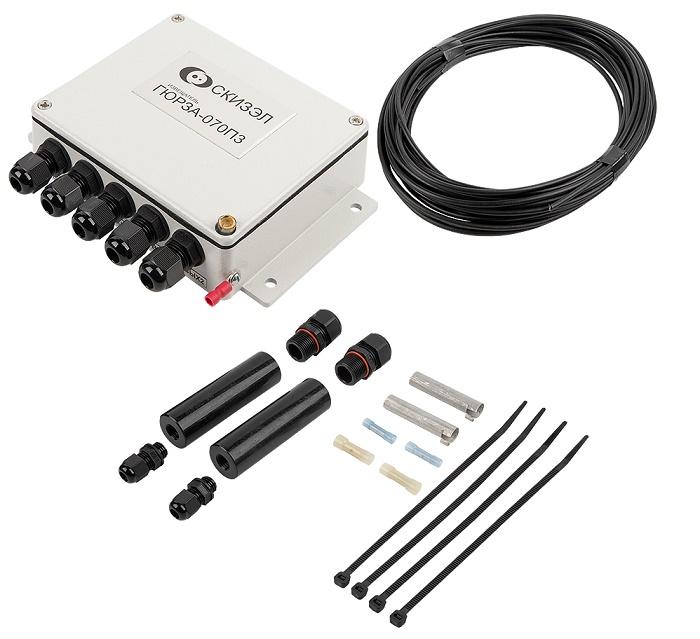

Гюрза-070ПЗ
Извещатель охранный периметровый трибоэлектрический. Две зоны охраны. Чувствительный элемент - трибокабель ТППэп-10П или ТППэп-5П SKICHEL. Длина ЧЭ - не более 500 м. Возможна работа в одной зоне трибокабеля и пьезосенсоров. Питание: 8-35 В, 10 мА. t-раб. -65 ... +70 °С.
Производитель: СКИЗЭЛ
- Код:
- 00046702
- Базовая единица
- ком

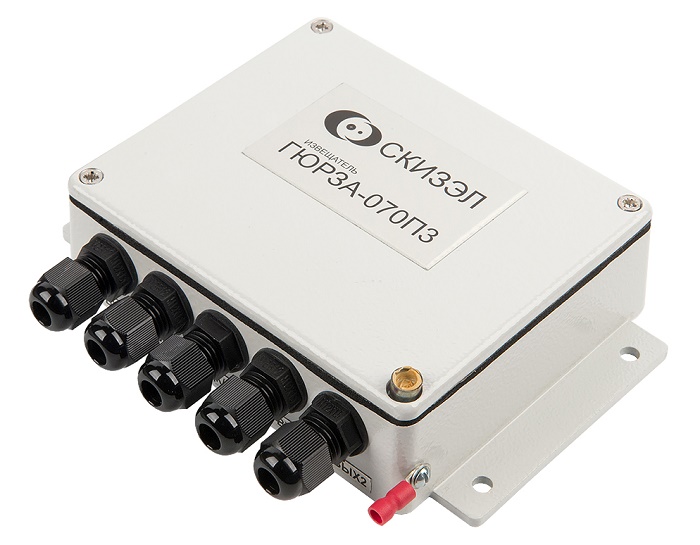

Извещатель охранный периметровый трибоэлектрический двухзонный «Гюрза-070ПЗ». Применяется для охраны периметров объектов с заграждениями любых конструкций или комбинации заграждений различных конструкций с образованием двух зон охраны.
- Две зоны охраны.
- ФРКМ.425170.001.
- Перечни: Россети, Транснефть.
- Сертификат транспортной безопасности.
- Единый реестр российской радиоэлектронной продукции Минпромторга.

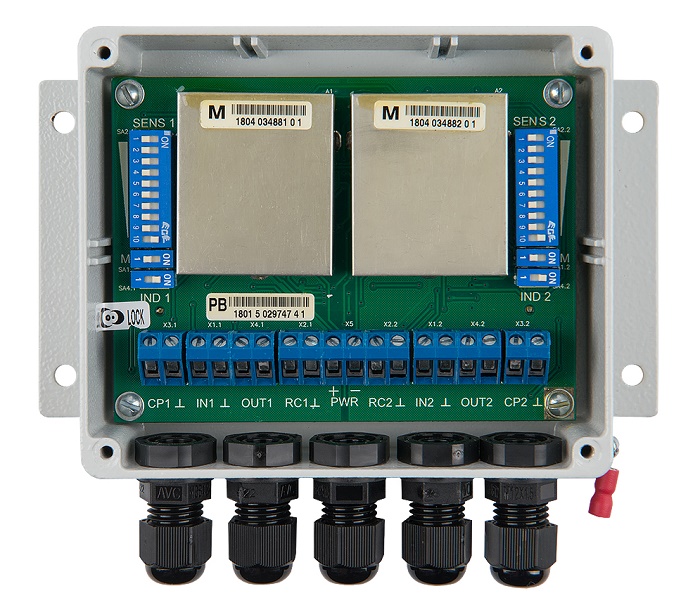

Два чувствительных элемента (ЧЭ) – два трибоэлектрических кабеля жестко крепятся к заграждению. Нарушитель, преодолевая заграждение, независимо от способа преодоления, деформирует заграждение, соответственно деформируется и ЧЭ соответствующей зоны охраны. Внутри ЧЭ за счет трения жил о поясную изоляцию возникает электрический заряд, являющийся входным сигналом для одного из двух каналов блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле соответствующего канала БОС. Совместим с любой приемно-контрольной аппаратурой.
Особенности
- Позволяет образовать два участка охраны периметра. Основные варианты применения:
- оборудование двух смежных участков заграждения (условно - «право-лево»)
- оборудование сигнализационного козырька и более жесткого полотна заграждения (условно - «верх-низ»)
- оборудование участка заграждения и зоны ворот («заграждение - ворота»)
- Высокая помехозащищенность при высокой обнаружительной способности; при условии корректного монтажа в соответствии с Руководством по эксплуатации можно добиться практически полного отсутствия ложных срабатываний.
- Возможность применения в условиях сильных электромагнитных полей (под ЛЭП 750 кВ), при действии сильных фоновых вибраций (в непосредственной близости железных дорог).
- Возможность применения при низких температурах (до минус 65 0С) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 8 мА), возможен «холодный старт».
- Простота настройки и эксплуатации.
- Высокая надежность. Гарантийный срок эксплуатации – 8 лет.
Технические характеристики
количество зон охраны | 2 |
вероятность обнаружения | 0,98 |
тип чувствительного элемента | трибоэлектрический кабель (ТППэп-10П SKICHEL или ТППэп-5П SKICHEL); |
количество ЧЭ | 2 |
максимальная длина ЧЭ | 500 м |
максимальная длина зоны охраны (определяется конструкцией заграждения): по сигнализационному козырьку (ЧЭ – в одну линию) по полотну заграждения (ЧЭ – в две линии) по полотну заграждения (ЧЭ – в три линии) |
до 500 м до 250 м до 160 м |
диапазон рабочих температур | от минус 65 до +70 0С; |
степень защиты оболочки | IP55; |
напряжение питания | от 8 до 36 В; |
ток потребления | 8 мА (в режиме настройки – до 10 мА). |
