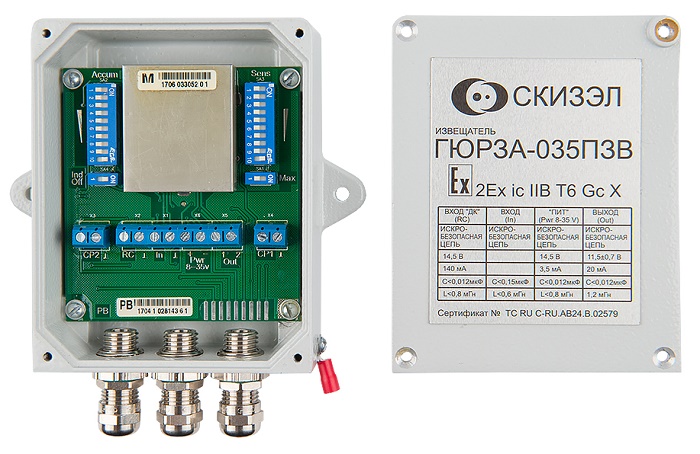

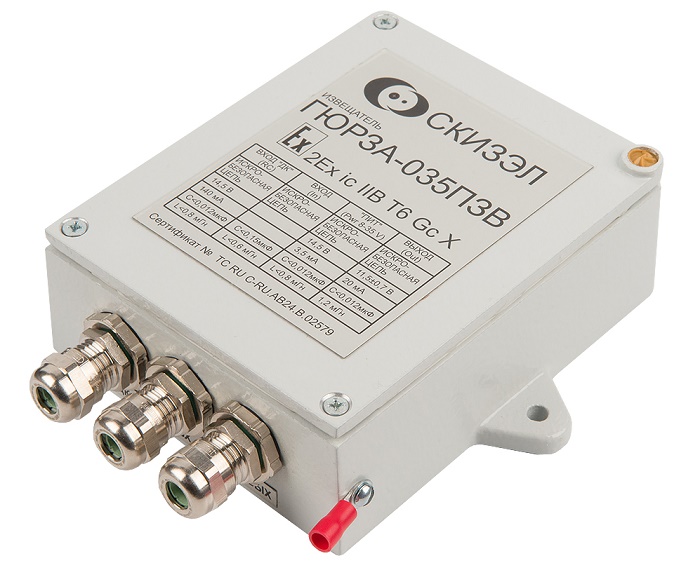

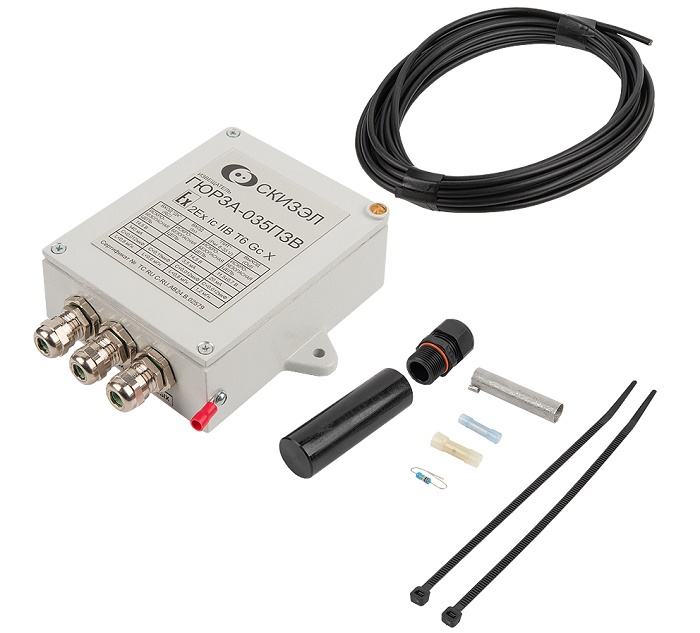

Гюрза-035ПЗВ
Извещатель охранный периметровый трибоэлектрический однозонный. Предназначен для оборудования заграждений периметра во взрывоопасных зонах. Маркировка взрывозащиты 2Ex ic IIB T6 Gc X (2Ex ic IIB T6 X). Чувствительный элемент – трибокабель ТППШнг (С) 5х2х0,4 SKICHEL. Длина ЧЭ - не более 500 м.
Производитель: СКИЗЭЛ
- Код:
- 00046703
- Базовая единица
- ком
Извещатель охранный периметровый трибоэлектрический «Гюрза-035ПЗВ». Применяется для охраны периметров, расположенных во взрывоопасных зонах, имеет маркировку Ех«2Ex iс IIB Т6 Gc Х».
- Одна зонп охраны.
- Предназначен для оборудования заграждений периметра во взрывоопасных зонах.
- Маркировка взрывозащиты 2Ex ic IIB T6 Gc X (2Ex ic IIB T6 X).
- ФРКМ.425160.035-03.
- Перечни: Россети, Транснефть.
- Сертификат транспортной безопасности.
- Единый реестр российской радиоэлектронной продукции Минпромторга.
Чувствительный элемент (ЧЭ) – трибоэлектрический кабель жестко крепится к заграждению. Нарушитель, преодолевая заграждение, независимо от способа преодоления, деформирует заграждение, соответственно деформируется и ЧЭ. Внутри ЧЭ за счет трения жил о поясную изоляцию возникает электрический заряд, являющийся входным сигналом для блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле.
Особенности
- Применяется:
- совместно с прибором приемно-контрольным охранно-пожарным ППКОП 0149-1-1 «Яхонт-1И», имеющим вид взрывозащиты «Искробезопасная электрическая цепь», или аналогом;
- совместно с источником питания, имеющим гальваническое разделение входных и выходных цепей, с выходным напряжением 12±0,6 В;
- бесперебойным источником постоянного тока ОПС «РИП-12» или аналогом;
- совместно с барьером искробезопасности пассивным «БИБ-04-12», имеющим вид взрывозащиты «Искробезопасная электрическая цепь», или аналогом.
- имеет высокую помехозащищенность при высокой обнаружительной способности; при условии корректного монтажа в соответствии с Руководством по эксплуатации можно добиться практически полного отсутствия ложных срабатываний;
- возможность применения при действии сильных фоновых вибраций;
- возможность применения при низких температурах (до минус 60 0С) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»;
- простота настройки и эксплуатации;
- высокая надежность. Гарантийный срок эксплуатации – 8 лет.
Технические характеристики
количество зон охраны | 11 |
вероятность обнаружения | 0,98 |
тип чувствительного элемента |
трибоэлектрический кабель (ТППШнг(С) 5х2х0,4 SKICHEL); |
максимальная длина ЧЭ | 500 м |
максимальная длина зоны охраны (определяется конструкцией заграждения): по сигнализационному козырьку (ЧЭ – в одну линию) по полотну заграждения (ЧЭ – в две линии) по полотну заграждения (ЧЭ – в три линии) |
до 500 м до 250 м до 160 м |
диапазон рабочих температур | от минус 60 до +55 0С; |
степень защиты оболочки | IP55; |
напряжение питания | 12±0,6 В |
ток потребления | 1,5 мА (в режиме настройки – до 3,5 мА) |
