Ех ВК200 (кнопка) вариант.В
Кнопка управления магнитогерконовая взрывозащищенная, НР. С радиальным выводом кабеля в металлорукаве 1м типа МРПИ-6
Производитель: Магнито-Контакт
- Код:
- 00047002
- Базовая единица
- шт

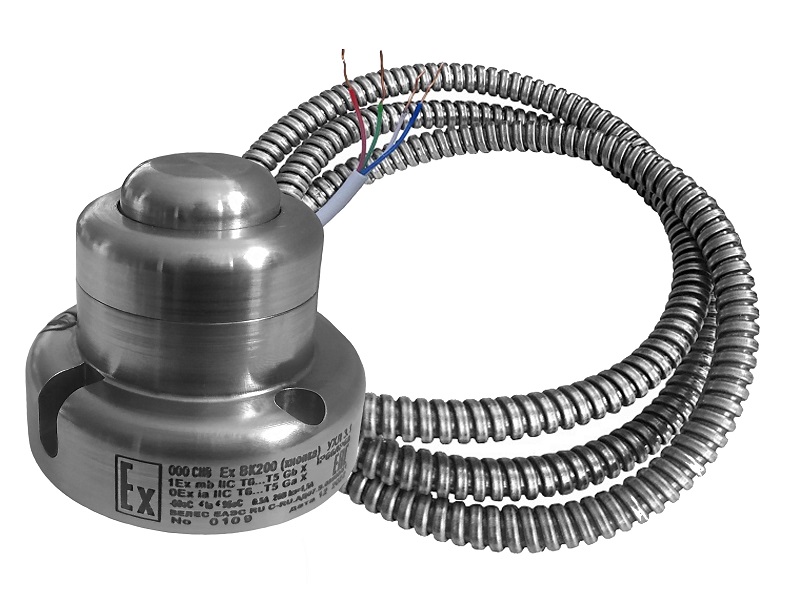

Ех ВК200 (кнопка) вариант В - с радиальным выводом кабеля в металлорукаве.
Кнопка управления магнитогерконовая предназначена для применения в системах безопасности объектов в качестве устройства управления различным оборудованием (например, как кнопка выхода).
Имеет маркировку 0Ex ia IIC T6…Т5 Ga X / 1Ex mb IIC T6…Т5 Gb X. В части взрывозащиты соответствует требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i», ГОСТ Р МЭК 60079-18-2012 «Взрывоопасные среды. Часть 18. Оборудование с видом взрывозащиты герметизация компаундом «m». Знак «Х», следующий за маркировкой взрывозащиты означает, что кнопки изготавливаются с постоянно присоединенным кабелем и указывает на необходимость соответствующего соединения свободного конца кабеля п.14.1 ГОСТ 31610.0-2014 (IEC 60079-0:2011).
- Корпус выполнен из нержавеющей стали (антивандальный), с силиконовым уплотнителем.
- Имеет нормально-разомкнутый контакт геркона и встроенный светодиодный индикатор, управляемый от внешнего контроллера.
- Выпускается с постоянно присоединенным кабелем

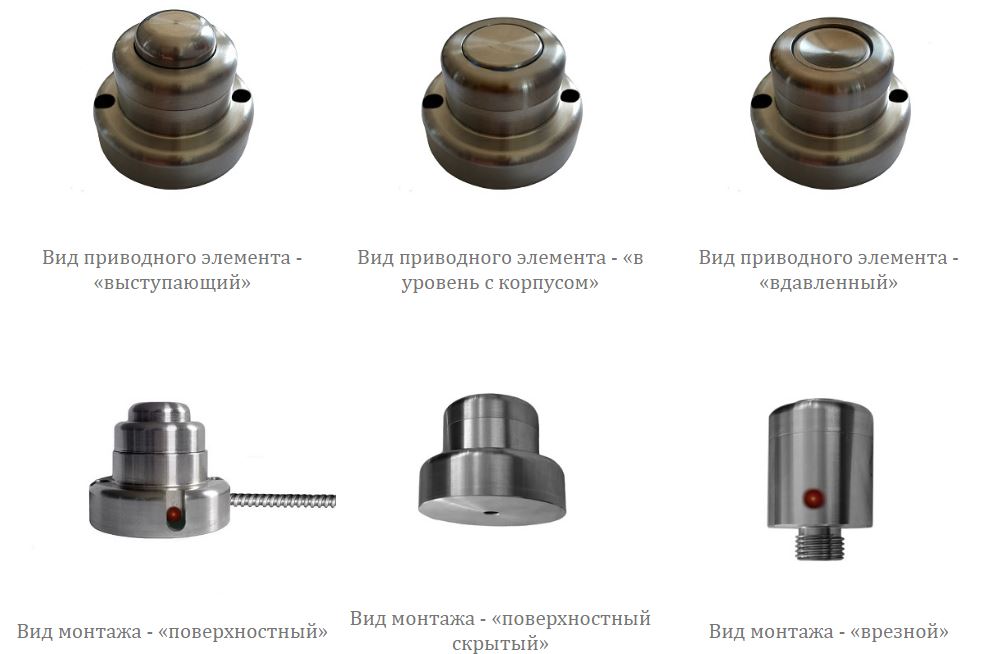

- Может быть предназначена для поверхностного, поверхностного скрытого или врезного монтажа. (выбирается при заказе)
- Имеет приводные элементы 3-х видов: «выступающий», «в уровень с корпусом» или "вдавленный". (выбирается при заказе)
Основные параметры и характеристики
| Габаритные размеры, мм | Ø50 х 42 мм |
| Длина кабеля Ех ВК200 (кнопка) в базовой комплектации |
1м |
| Масса Ех ВК200 (кнопка) в базовой комплектации с кабелем 1 м (не более), кг | 0.5 |
| Кнопки выпускается в климатическом исполнении УХЛ3.1 по ГОСТ 15150. Допускается эксплуатация в расширенном диапазоне при температуре от минус 40°С до плюс 60°С (температурный класс Т6), от минус 40°С до плюс 95°С (температурный класс Т5) и при относительной влажности воздуха до 93% при температуре плюс 40°С. | |
| Атмосферное давление, кПа | от 84 до 106.7 |
| Средний срок службы | не менее 8 лет |
| Степень защиты обеспечиваемая оболочкой по ГОСТ 14254 | IP66/IP68 |
| Усилие нажима при замыкании контактов не более | 3.0 кгс |
|
Электрические параметры геркона: |
|
|
Коммутируемые: |
ток – не более 0.5 А, напряжение - не более 100 В, мощность – не более 10 Вт |
| Количество срабатываний | 1 х 106 |
|
Параметры искробезопасной цепи: - напряжение Ui, В - ток Ii, А - мощность Pi, Вт - внутренняя индуктивность Li, мкГн - внутренняя емкость Ci, пФ |
25 0.2 1.2 10 50 |
| Напряжение питания встроенного индикатора от 12 до 24 В. Ток потребления индикатора не более 6.0 мА. | |
| В цепи коммутации кнопка имеет встроенный плавкий предохранитель с Iном. = 0,5 А с допустимым значением тока короткого замыкания внешнего источника электропитания Iкз = 1.5 А и временем срабатывания предохранителя 0.2 с. | |
| Кнопка не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78). | |
