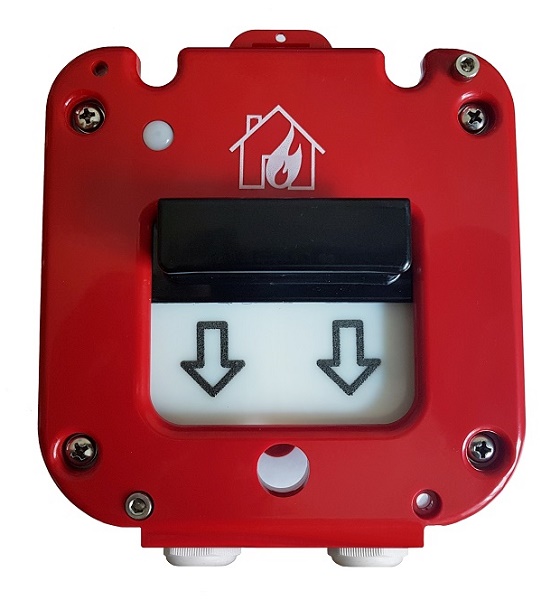

ИП-535/В "СЕВЕР" (Пластиковый ввод 6-12 мм)

Извещатель пожарный ручной ИП535/B «СЕВЕР» предназначен для ручного включения сигнала тревоги на приемно-контрольном приборе, используется в помещениях зданий и сооружений различного назначения.

• ИП-535/В "СЕВЕР" (Пластиковый ввод 6-12 мм)

Предназначен для работы в шлейфах приемно–контрольных приборов имеющих сертифицированные барьеры безопасности с выходными искробезопасными цепями ”i”. Искробезопасный шлейф ПКП подключается к клеммной колодке XS1 без соблюдения полярности.

Корпус извещателя в соответствии с требованиями заказчика может быть оборудован герметичными пластиковыми кабельными вводами для подведения проводников диаметром от 6 до 14мм или от 13 до 18мм, герметичными вводами МКВ из нержавеющей стали марки 12Х18Н10Т, предназначенными для различных вариантов прокладки кабеля количеством2 шт.

Соответствует требованиям технического регламента Таможенного союза ТР ТС 012/2011, устанавливающего на единой таможенной территории Таможенного союза единые обязательные для применения и исполнения требования к оборудованию для работы во взрывоопасных средах, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011), ТР ЕАЭС 043/2017, ГОСТ Р 53325-2012, АТФЕ.425211.001ТУ и имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga по ГОСТ 31610.0-2014 (IEC 60079-0:2011).

Приводится в действие смещением защитного элемента и опусканием приводного элемента (ручки) извещателя вниз в направлении стрелок. Не более чем через 4 секунды извещатель перейдет в режим тревоги с постоянным свечением красного индикаторного светодиода и передаст сигнал тревоги на ПКП. Для возврата в дежурный режим необходимо вернуть приводной элемент в исходное положение (путем выкручивания/ослабления фиксирующего винта с помощью специального инструмента, входящего в комплект) и сбросить сигнал тревоги на ПКП.

При переходе извещателя в режим тревоги увеличивается его потребление тока от шлейфа ПКП, где происходит регистрация сигнала тревоги, сопровождающаяся звуковой, световой или символьной индикацией в зависимости от типа используемого ПКП

Питается от шлейфа ПКП.

Рассчитан на непрерывную круглосуточную работу

Состоит из пластикового корпуса, все части которого выполнены из антистатического пластика с поверхностным сопротивлением не более 109 Ом/см2 при температуре (23±2)С и относительной влажности (50±5)% в соответствии с ГОСТ 31610.0-2014 (IEC 60079-0:2011), основание которого с электронным блоком закрепляются на стене помещения. Затем лицевая панель с приводным элементом шурупами крепится к основанию.

Технические характеристики

• Максимальные входный искробезопасные параметры:
• Ui, 30B;
• Ii 20mA;
• Li 10 мкГн;
• Ci 50 пф
• Напряжение питания - 9-30 В;
• В дежурном режиме индикатор промаргивает в интервале 5-7сек., в режиме пожар индикатор горит постоянно.
• Средний потребляемый ток в дежурном режиме до 50 мкА;
• Ток потребления в режиме «Пожар»: 10±2 мА (при 9В), не более 20±2 мА (при 30В);
• Диапазон рабочих температур: -550 С ... + 600С;
• Максимально допустимая относительная влажность окружающей среды – 98%;
• Коммутируемые: мощность 1,5 Вт; напряжение 30В, ток 0,2А.
• Габаритные размеры – 129 x 158 x 72 мм; масса извещателя – не более 0,5 кг;
• Степень зашиты корпуса: IP66/IP68 по ГОСТ 14254-2015;
• Класс по степени защиты от поражения электрическим током – III по ГОСТ 12.2.007.0.
• Не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78)
