Плазма-Ех(m)-СЗ-4 "Уходи!"
Светозвуковое табло, раздельное управление светом и звуком, взрывозащищённое, цвет надписи – белый; цвет фона - красный. Степень защиты оболочкой IP68, 2ExmIIT6 Х/РПExmI Х, IP68, корпус из стали
Производитель: ЭТРА-Спецавтоматика
- Код:
- 00047776
- Базовая единица
- шт
Предназначен для оповещения людей о пожаре посредством светового информационного табло и звукового сигнала.
Светозвуковое табло "Плазма"Ex(m) - взрывозащищенное исполнение имеет вид взрывозащиты «герметизация компаундом m», маркировкавзрывозащиты 1Ex mb IIC T6 Gb X/РВ Ex Mb I X/E[ ib IIIC T85°C Db X по ГОСТ 31610.0-2014. Питание 10-28В. Степень защиты оболочкой IP68 по ГОСТ 14254
Все модификации выпускаются с размером табло 360х120 мм (читаемая дальность до 5 м).

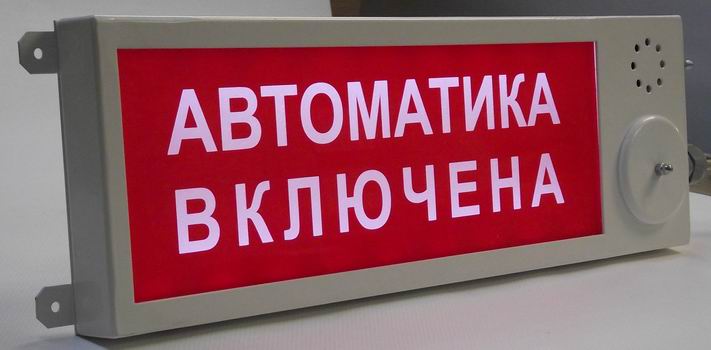

Представляет собой моноблок, содержащий световое табло, звуковой оповещатель, коммутационный отсек. В оповещателе используется герметичная оболочка, изготовленная из малоуглеродистой стали с полимерным покрытием.
На передней панели расположено световое табло, выход звукового оповещателя, коммутационный лючок. Справа размещается герметичный кабельный ввод, контакт для заземления.
В коммутационном отсеке находятся клеммники для подключения внешнего питания, микропереключатели выбора режима оповещателя.
Обеспечивает:
- функционирование светового табло, снабженного надписью и пиктограммой;
- функционирование звукового излучателя с установленной тональностью.
В оповещателе «Плазма» предусмотрено:
- выбор режима светового канала (постоянное свечение, мигающее);
- выбор яркости светового канала (повышенная, нормальная);
- выбор тона звукового канала.
Технические характеристики
| Маркировка взрывозащиты | 1Ex mb IIC T6 Gb X / РВ Ex mb I Mb X / Ex ib IIIC T85°C Db X | |
| Диапазон питающих напряжений UПИТ, В | 10 – 28 | |
| Максимальный потребляемый ток звукового канала, не более, мА | 40 | |
| Максимальный потребляемый ток светового канала при различном UПИТ, не более, мА | при 12В | при 24В |
| режим ЯРКО включен | 300 | 150 |
| режим ЯРКО выключен | 160 | 80 |
| Максимальная суммарная потребляемая мощность, не более, Вт | 4,2 | |
| Уровень звукового давления на расстоянии (1,00±0,05)м, не менее, дБ | 95 | |
| Частота генерируемых звуковых сигналов, кГц | 1,8 – 4 | |
| Частота мигания, Гц | 1,5 ± 0,5 | |
| Параметры взрывозащиты по ГОСТ 30852.10 | ||
| Макс. внутренняя ёмкость Ci, мкФ |
Свет – 0,02 Звук – 0,02 |
|
| Макс. внутренняя индуктивность Li, мГн |
Свет – 0,1 Звук – 0,1 |
|
| Степень защиты оболочкой | IP68 | |
| Диапазон рабочих температур, °С | от -55 до +85 | |
| Относительная влажность, % | 98 | |
| Габаритные размеры, не более, мм (ДхВхТ) (без учёта кабельных вводов и креплений) | 465 х 150 х 35 | |
| Масса, не более, кг | 6,2 | |
