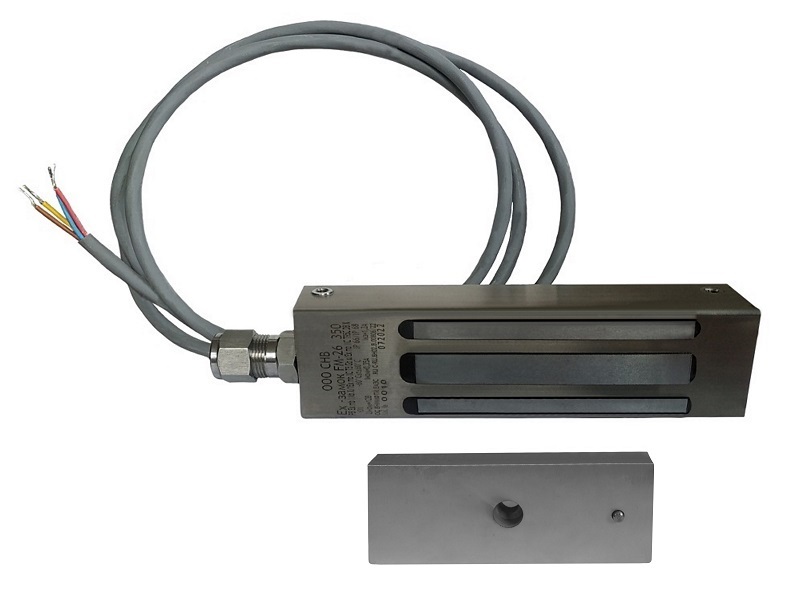

Ех-замок FM-26 180 12В КМ12 (без датчика положения)
Замок электромагнитный взрывозащищённый. Сила удержания 180 кг, 12 В, 210 мА, без датчика положения, вариант прокладки кабеля: кабель в металлорукаве, IP66/IP68, -60...+60 ˚С, 200х60х41 мм, 5 кг
Производитель: Магнито-Контакт
- Код:
- 00047818
- Базовая единица
- шт
Ех-замок FM-26 180 12В КМ12 (без датчика положения)
Замок электромагнитный взрывозащищённый Ех-замок FM-26 предназначен для применения в системах безопасности объектов, в системах пожарной и охранно-пожарной сигнализаций в качестве управляемого запирающего устройства.
- Климатическое исполнение О1 ГОСТ 15150, условия эксплуатации при температуре от минус 60°С до плюс 60°С и относительной влажности 98% при 25°С.
- Тип ввода - постоянно присоединенный кабель
- Маркировка взрывозащиты ГОСТ 31610.0-2019 РВ Ex mb I Mb X и 1Ex mb IIC T5 Gb X и Ex mb IIIC T95°C Db X
- Х1 усилие отрыва якоря от корпуса 180 (кгс)
- Х2 код напряжения питания 12 – напряжение 12В
- Х3 код штуцера: КМ – для прокладки кабеля в металлорукаве
- Х4 длина присоединенного кабеля в метрах (для L=2м - без обозначения)
Предназначен для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14-2013 «Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок», ГОСТ 31438.2-2011 (EN 1127-2:2002) «Взрывоопасные среды. Взрывозащита и предотвращение взрыва. Часть 2. Основополагающая концепция и методология (для подземных выработок)» других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах, в том числе в подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу и (или) горючей пыли.
По способу защиты человека от поражения электрическим током замок соответствует классу "I" по ГОСТ IEC 60335-1.
Степень защиты оболочки – IP66/IP68 по ГОСТ 14254-2015.
Основные параметры и характеристики
| Номинальное напряжение питания Ех-замок FM-26 |
12 В постоянного тока Допустимое отклонение питания от номинального значения +15/-10%. |
| Конструктивное исполнение: | с постоянно присоединенным кабелем длиной 2 м |
| Ток потребления Iном в диапазоне рабочих температур: |
для питания 12 В - не более 0.21 А, |
| Усилие удержания якоря замка при номинальном напряжении питания в нормальных климатических условиях, не менее | 180кгс |
| Остаточное намагничивание при отключении питания | не более 0.5 кгс |
| Габаритные размеры корпуса, (ДхШхВ) мм | 200 х 60 х 41 |
| Габаритные размеры якорной части, (ДхШхВ) мм: | 125 х 50 х 15 (без датчика положения) |
| Масса комплекта поставки в базовой комплектации (не более), кг | 5.1 |
| Степень защиты оболочки по ГОСТ 14254-2015 (IEC60529:2013) | IP66/IP68 |
| Ех-замок FM-26 не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) | |
