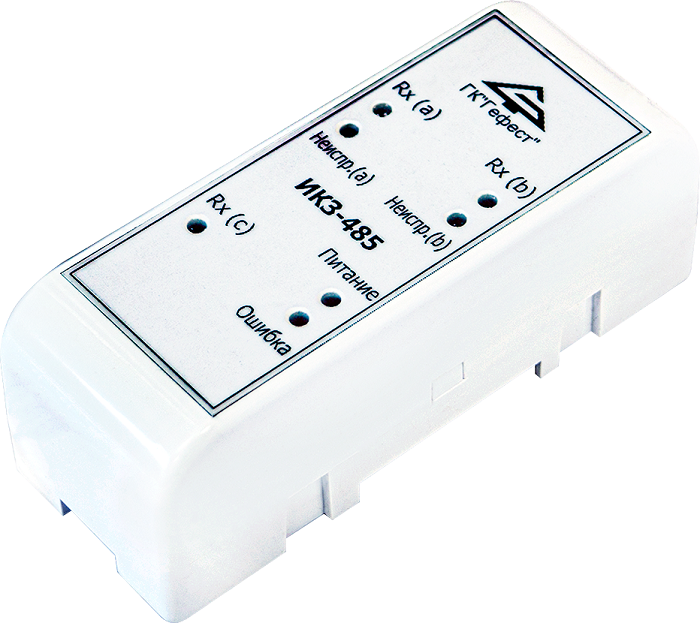

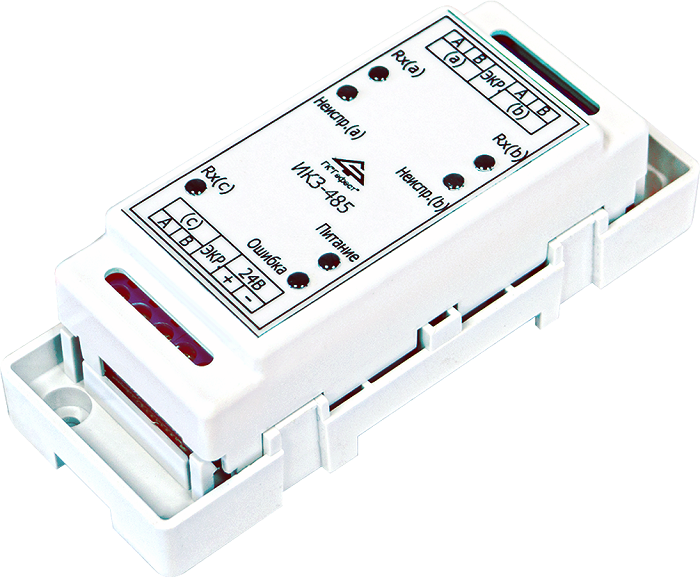

ИКЗ-485
Изолятор короткого замыкания, системы "Олимп-И"
Производитель: Гефест
- Код:
- 00047878
- Базовая единица
- шт
3 067 руб.
Изолятор короткого замыкания ИКЗ–485
Назначение
- защита линий интерфейса RS-485 от короткого замыкания;
- увеличение длины линии связи RS-485 на 1 км (повторитель сигнала).
Особенности
- 3 канала (вход и выход сквозного канала + 1 локальное ответвление);
- малая задержка трансляции сигнала;
- восстановление временных соотношений между импульсными сигналами интерфейса;
- выбор скорости обмена и длины символа (устанавливается перемычками);
- возможность работы в ПКТС «Олимп-И» и в других системах;
- гальваническая развязка цепи питания и линии RS-485;
- возможность установки на DIN-рейку.
Совместимость
- ПКТС «Олимп-И»;
- сторонние системы с соответствующими параметрами интерфейса RS-485.
Технические характеристики:
| Параметр | Значение |
|---|---|
|
Напряжение питания |
24 ± 4 В |
| Ток потребления устройством, не более | 18 мА |
| Количество защищённых каналов от короткого замыкания | 3 (a, b, с) |
| Допустимые скорости обмена* | 2,4 / 4,8 / 9,6 / 19,2** кбит/с |
| Длина символа* | 0** / 11 бит |
| Вносимая задержка | не более 0,7 от битового интервала |
| Значение электрического сопротивления изоляции между входом питания и любой клеммой RS-485, не менее | 20 МОм |
| Степень защиты оболочки | IP20 |
| Габаритные размеры, не более | 113х41х38 мм |
| Масса, не более | 0,25 кг |
* - устанавливается перемычкой
**- параметры, используемые в ПКТС «Олимп-И»
