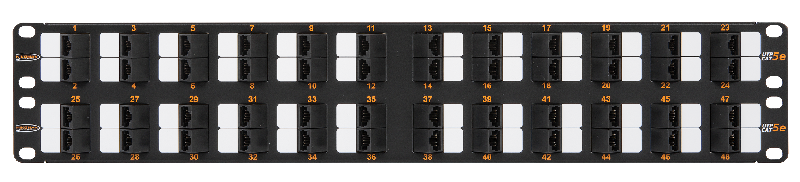

NMC-RP48UD2-AN-2U-BK
Коммутационная панель 19", 2U, 48 угловых портов, Кат.5e (Класс D), 100МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная
Производитель: NIKOMAX
- Код:
- 00047972
- Артикул
- NMC-RP48UD2-AN-2U-BK
- Базовая единица
- шт
13 419 руб.
Описание
Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами. Патч-панели (Кат.5е) вмещают по 24 порта RJ45/8P8C при высоте 1U. Панели выполнены в черном цвете и предназначены для монтажа в 19 шкаф или стойку.
- Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
- Порты RJ45, расположенные под углом, позволяют выводить коммутационные шнуры в стороны и закреплять их на вертикальных кабельных органайзерах, экономя место в шкафу
- Все порты пронумерованы
- IDC контакты совместимы с вилками 110 типа и инструментом NMC-315DR с насадкой для одновременной заделки 4-x пар

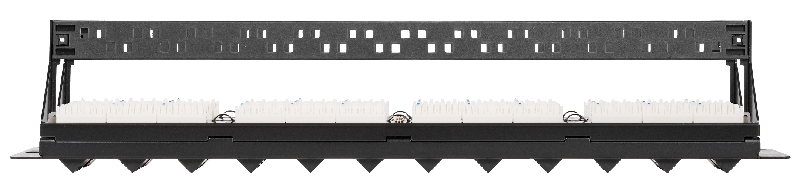

- Съемный кабельный органайзер в комплекте
- Цветовая схема разводки по двум стандартам: T568 A и B
- Предусмотрены дополнительные площадки для маркировки
Характеристики
| Категория | 5e |
| Полоса пропускания, МГц | 100 |
| Исполнение | Неэкранированное |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур, °C |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Индивидуальная упаковка | Картонная каробка |
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Количество портов | 48 |
| Высота, U | 2 |
| Тип разъёмов | RJ45/8P8C |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Материал покрытия контактов | Олово (100 мкд) |
| Количество переподключений шнуров | Не менее 750-ти |
| Тип IDC контактов (заделка) | 110, совместимый с KRONE |
| Схема разводки | T568A/B |
| Материал IDC контактов | Фосфористая бронза |
| Материал пластика | Высокопрочный, негорючий, соответствует UL94V-0 |
| Маркировка | Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Монтаж | Шкаф или стойка 19" |
| Материал несущей конструкции | Сталь 1,5 мм |
| Цвет | Черный |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм | Не более 20 |
| Контактное сопротивление, мкОм | Не более 2,5 |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Глубина в стойке, без/с органайзером, мм | 30/80 |
