NMC-KJUD2-FT-BK

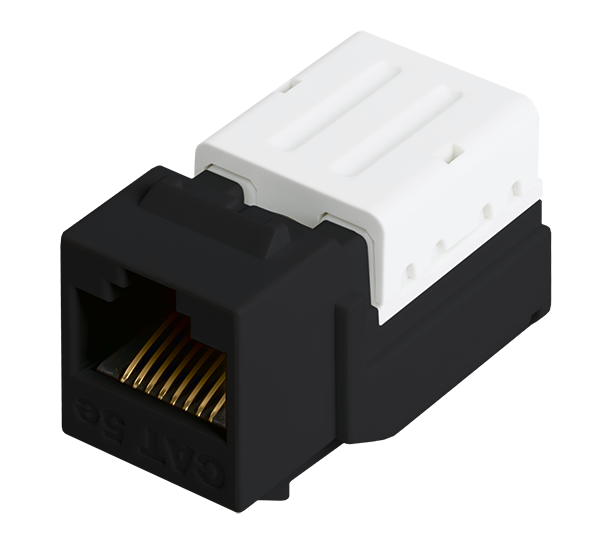

Модуль-вставка типа Keystone, Кат.5е (Класс D), 100МГц, RJ45/8P8C, FT-TOOL/110/KRONE, T568A/B, неэкранированный, черный
Производитель: NIKOMAX
- Код:
- 00047978
- Артикул
- NMC-KJUD2-FT-BK
- Базовая единица
- шт
Описание
Коммутационные модули системы Fast Termination (серия «FT») спроектированы специально для использования с инструментом быстрой заделки NMC-FT-TOOL. Модули NMC-KJUD2-FT-xx (кат.5е) выполнены в корпусах из высокопрочного пластика и отлично подходят для построения неэкранированных систем. Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки.
Модули имеют ширину всего 17мм и стандартную высоту, что позволяет использовать их не только в стандартных 24-х портовых наборных патч-панелях, но и в панелях высотой 0,5U.
- Уникальный дизайн контактной части, разработанный для быстрой заделки кабеля инструментом NMC-FT-TOOL.
- Дополнительная маркировка категории на задней стороне модуля для удобства работы с наборными патч-панелями
- Контакты с золотым покрытием 50 мкд обеспечивают не менее 750-ти циклов подключения

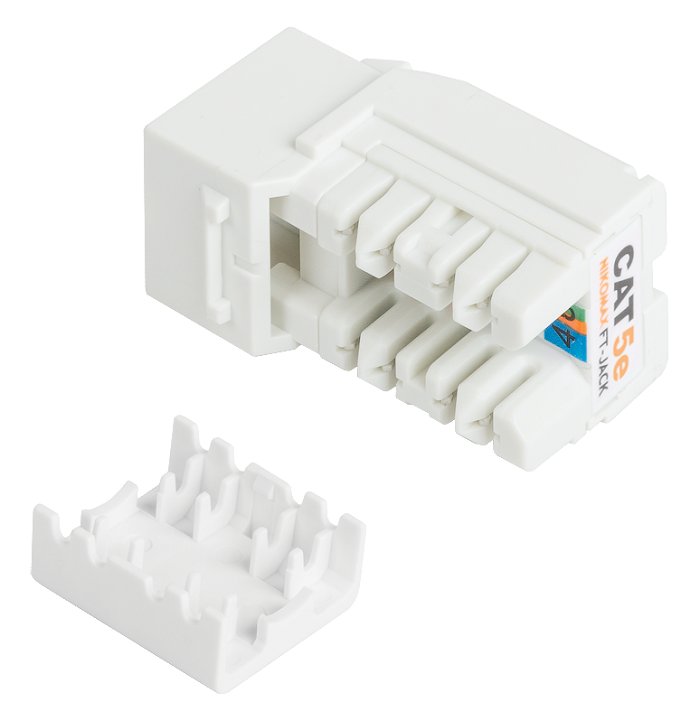

- Защитная крышка закрепляет проводники в IDC контактах
- Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки
Характеристики
| Категория | 5е |
| Полоса пропускания, МГц | 100 |
| Исполнение | Неэкранированное |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур, °C |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Тип разъёмов | RJ45/8P8C |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Материал покрытия IDC контактов | Олово (100 мкд) |
| Количество переподключений шнуров | Не менее 750-ти |
| Тип IDC контактов (заделка) | Устройство для быстрой заделки FT-TOOL или ножи 110/KRONE |
| Схема разводки | T568A/B |
| Материал IDC контактов | Фосфористая бронза |
| Монтаж | Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Цвет | Черный |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм | не более 20 |
| Контактное сопротивление, мкОм | не более 2,5 |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Формат | Keystone |
| Материал корпуса | Высокопрочный, негорючий, соответствует UL94V-0 |
| Габариты (ШхВхГ), мм | 17х19х32 |
