NMC-KJSA2-AN-MT

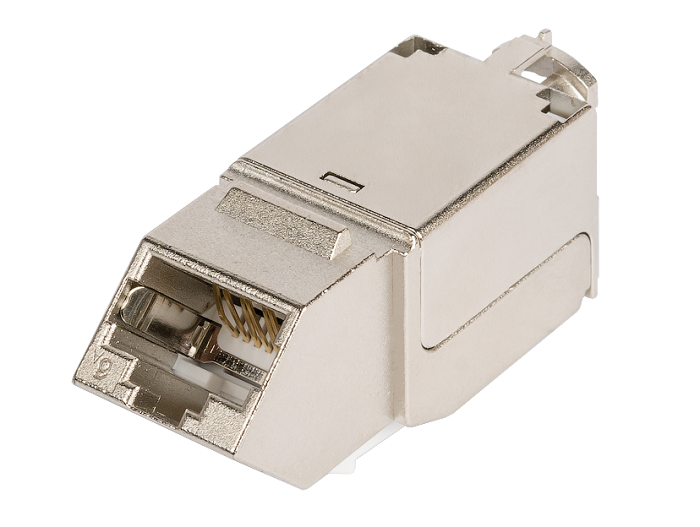

Модуль-вставка типа Keystone, угловой, для панели серии AN, Кат.6a (Класс Ea), 500МГц, RJ45/8P8C, FT-TOOL/110/KRONE, T568A/B, полный экран, металлик
Производитель: NIKOMAX
- Код:
- 00047986
- Артикул
- NMC-KJSA2-AN-MT
- Базовая единица
- шт
Описание
Коммутационные модули с угловыми портами (серия «AN») относятся к системе Fast Termination и спроектированы специально для использования с инструментом для быстрой заделки NMC-FT-TOOL. Особенностью модулей серии AN является расположение портов под углом, что, при установке в наборную панель, позволяет удобно выводить коммутационные шнуры в стороны и закреплять их на вертикальных кабельных органайзерах. Такое решение не требует установки стандартных кабельных органайзеров, экономя каждый третий юнит шкафу.

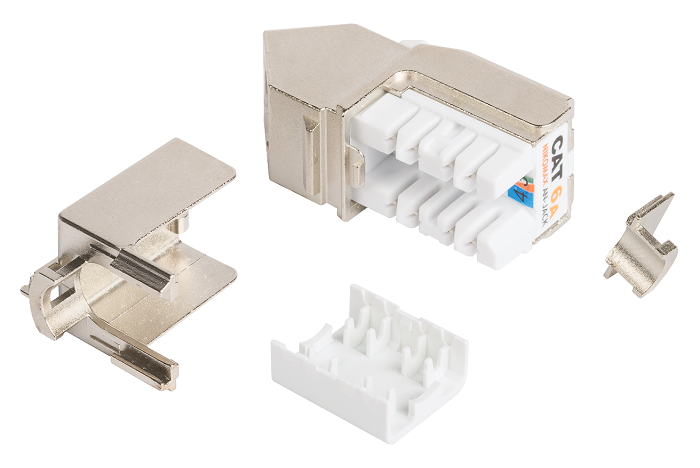

Модуль (кат.6A) выполнен в литом, полностью экранированном корпусе из цинк-алюминиевого сплава. Экран кабеля заземляется на хвостовик в верхней крышке модуля и снизу дополнительно прижимается клипсой, обеспечивающей полный электрический контакт с корпусом. Конструкция закрепляется при помощи нейлоновой стяжки. На хвостовике также имеется крепление для заземляющего провода.
- Порты, раположенные под углом, позволяют выводить коммутационные шнуры в стороны и закреплять их на вертикальных кабельных органайзерах, экономя место в шкафу
- Контакты с золотым покрытием 50 мкд обеспечивают не менее 750-ти циклов подключения
- Дополнительная клипса для закрепления и заземления кабеля
- Изолирующая защитная крышка, дополнительно удерживающая проводники в IDC контактах и исключающая возможность контакта поводящих жил с корпусом модуля
- Дополнительная маркировка категории на задней стороне модуля для удобства работы с наборными патч-панелями
- Полностью экранированное исполнение, литой корпус из цинк- алюминиевого сплава
- Подпружиненные зажимы для надежного контакта с экраном патч-корда
- Уникальный дизайн контактной части, разработанный для быстрой заделки кабеля инструментом NMC-FT-TOOL.
Характеристики
| Категория | 6A |
| Полоса пропускания, МГц | 500 |
| Исполнение | Полностью экранированное |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур, °C |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Тип разъёмов | RJ45/8P8C |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Материал покрытия IDC контактов | Олово (100 мкд) |
| Количество переподключений шнуров | Не менее 750-ти |
| Тип IDC контактов (заделка) | Устройство для быстрой заделки FT-TOOL или ножи 110/KRONE |
| Схема разводки | T568A/B |
| Материал IDC контактов | Фосфористая бронза |
| Материал пластика | Высокопрочный, негорючий, соответствует UL94V-0 |
| Монтаж | Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Цвет | Металлик (никель) |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм | Не более 20 |
| Контактное сопротивление, мкОм | Не более 2,5 |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Формат | Keystone |
| Материал корпуса | Цинк-алюминиевый сплав |
| Габариты (ШхВхГ), мм | 17х19х40 |
