УК3Ф
2 679 руб.

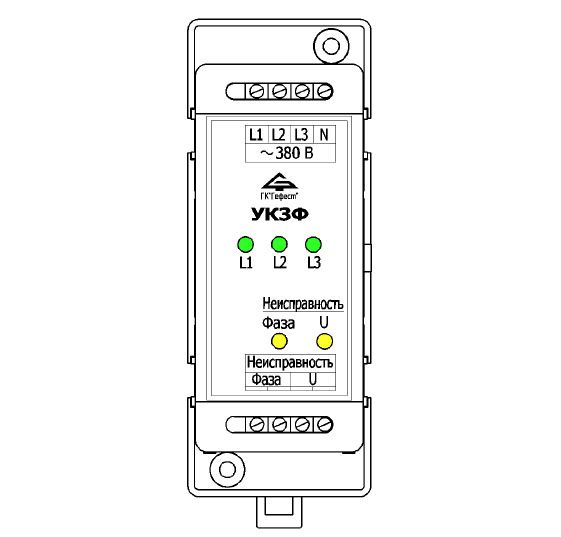

Устройство контроля трехфазной сети УК3Ф
Предназначен для автоматического контроля состояния внешнего источника питания (сети) 220/380 В (50 Гц).
Осуществляет контроль:
- величины напряжения в каждой из фаз сети;
- порядок следования фаз сети.
Обеспечивает:
- формирование сигнала «Неисправность» в виде размыкания нормально замкнутых контактов оптореле «U» при сниженном напряжении в любой фазе сети ниже заданного порога;
- формирование сигнала «Неисправность» в виде размыкания нормально замкнутых контактов оптореле «Фаза» при нарушении порядка следования фаз сети.
Технические характеристики
| Характеристика | Значение |
|---|---|
|
Фазное напряжение сети питания (3 фазы): - номинальное - допустимое |
~230 В до 253 В |
|
Заданные пороги контролируемого напряжения: переход в состояние «Неисправность», не более переход в дежурный режим, не менее |
198 В 205 В |
| Собственное токопотребление по каждой фазе, не более |
3,5 мА |
|
Параметры контактов оптореле (клеммы «U» и «Фаза») максимальное постоянное напряжение максимальный коммутируемый ток |
60 В 0,1 А |
| Степень защиты оболочки | IР20 |
|
Условия эксплуатации диапазон рабочих температур относительная влажность воздуха (при +40°С) |
от –30 до +55°С 93 % |
| Габаритные размеры, не более | 109х42х37 мм |
