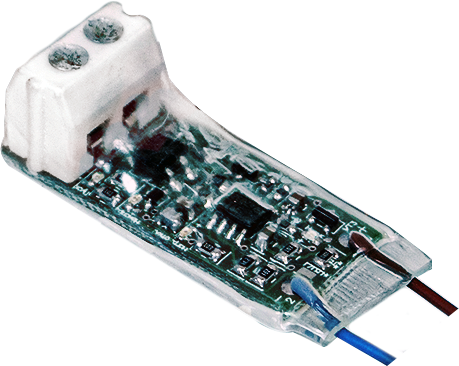

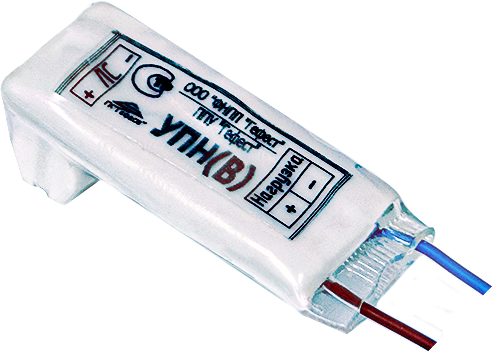

Устройство подключения нагрузки УПН(В)

Входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи (ЛС) управляющего устройства: центральный блок ЦБ, устройство контроля линий связи и пуска УКЛСиП(РП).

Предназначено для контроля линии связи с одним постоянно включенным оповещателем (например, светоуказателем «Выход», «Насосная станция» и т.п.) и исправность самого оповещателя (по току потребления).

На плате устройства установлен Ограничитель тока короткого замыкания с тепловым взводом, позволяющий при коротком замыкании в устройстве, вызванном повреждением от пожара, отключить устройство от ЛС, чем обеспечивается сохранение работоспособности остальных устройств, включенных в ЛС.

Обеспечивает:

• питание одного постоянно включенного светового оповещателя;
• контроль линии связи с оповещателем по величине тока потребления;
• формирование извещения «Неисправность» при выходе подключенного оповещателя из диапазона рабочих токов;
•  отключение линии с оповещателем при возникновении в ней короткого замыкания;
• автоматическое восстановление работоспособности линии после устранения короткого замыкания.

Принцип работы

Устройство может работать в составе ППУ «Гефест» (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП)), под управлением стороннего ППУ (подключение через УКЛСиП(РП)). УПН(В) обладает функцией электронного предохранителя, отключающего линию с оповещателем при возникновении в ней короткого замыкания. Имеет в своем составе устройство отключения нагрузки при превышении температурой окружающей среды значения 90±5 °C (может изменяться по заказу потребителей).
