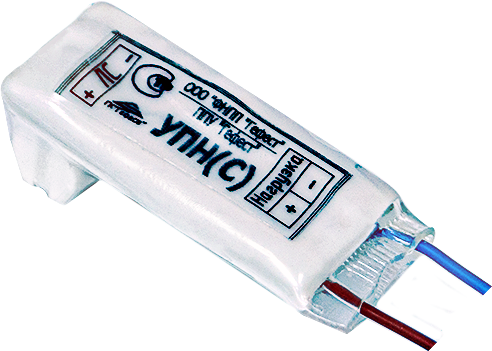

Устройство подключения нагрузки УПН(C)
Входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи (ЛС) управляющего устройства: центральный блок ЦБ, устройство контроля линий связи и пуска УКЛСиП(РП).
Предназначено для управления по команде «Пуск» одним оповещателем (включение/выключение), для контроля линии связи с оповещателем и исправность самого оповещателя (по току потребления в пусковом режиме).

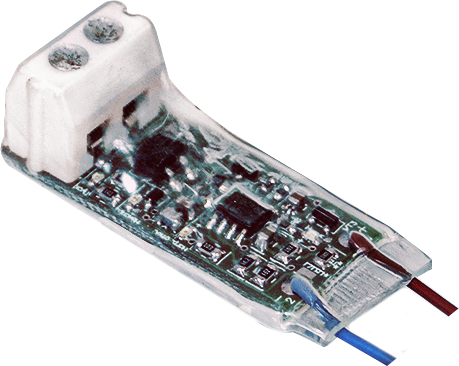

На плате устройства установлен Ограничитель тока короткого замыкания с тепловым взводом, позволяющий при коротком замыкании в устройстве, вызванном повреждением от пожара, отключить устройство от ЛС, чем обеспечивается сохранение работоспособности остальных устройств, включенных в ЛС.
Обеспечивает:
- подачу питания на оповещатель по команде «Пуск»;
- контроль линии связи с оповещателем по наличию связи с оконечным элементом ОЭ-05;
- формирование извещения «Неисправность» при обрыве или коротком замыкании линии связи с оповещателем;
- отключение линии с оповещателем при возникновении в ней короткого замыкания;
- автоматическое восстановление работоспособности линии после устранения короткого замыкания.
Принцип работы
Устройство обладает функцией электронного предохранителя, отключающего линию с оповещателем при возникновении в ней короткого замыкания. Имеет в своем составе устройство отключения при превышении температурой окружающей среды значения 90±5 °C (может изменяться по заказу потребителей).
Технические характеристики
Напряжение питания (от ЛС) | от 10,5 до 28 В |
Максимальный ток нагрузки (ток потребления оповещателями) | 100 мА |
Ток потребления УПН(В), не более, мА (Дежурный режим / Режим «Пуск») Напряжение в ЛС 12 В Напряжение в ЛС 24 В |
5 мА / 10 мА 9 мА / 12 мА |
Минимальный ток нагрузки | 6 мА |
Габаритные размеры, не более | 45х19х19 мм |
Степень защиты оболочки | IР41 |
Диапазон рабочих температур | от –40 до +55°С |
Масса, не более | 0,015 кг |
