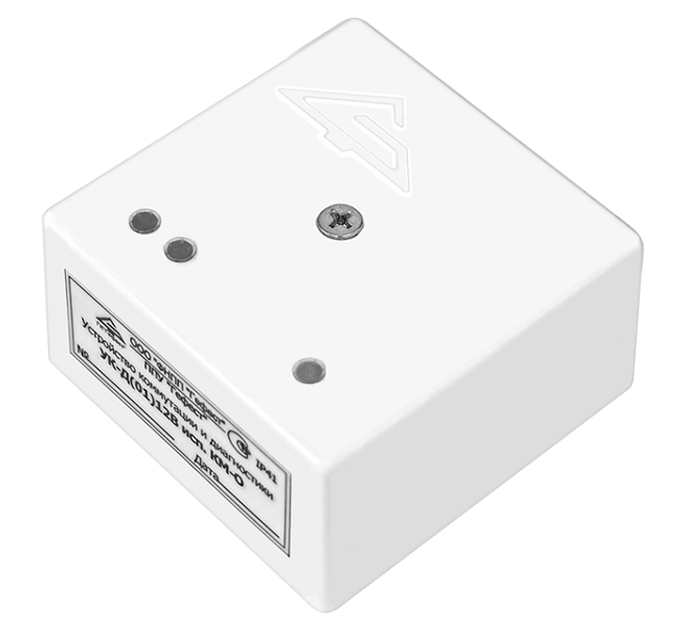

УК-Д (01) 12В исп.КМ-О
Устройство коммутации и диагностики исполнительных устройств работающих с напряжением 12В.
Производитель: Гефест
- Код:
- 00048902
- Базовая единица
- шт
Устройство коммутации и диагностики для системы управления технологическим оборудованием УК-Д(01),12В исп. КМ-О
Предназначены для коммутации (включения /выключения) различных исполнительных устройств, инженерного и технологического оборудования, работающих от сети постоянного тока с напряжением 12В.
Обеспечивает:
- две группы перекидных контактов реле;
- сохранение режима «Пуск» при снятии напряжения или обрыве линии связи с головным устройством
- контроль наличия напряжения внешнего источника питания и формирование извещения «Неисправность» при его пропадании;
- отключение нагрузки при превышении температурой окружающей среды значения 90±5 °C.
УК-Д(01) 12В ИСП. КМ-О может работать в составе ППУ "Гефест" (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Принцип работы:
- линия связи должна иметь напряжение от 20 до 28 В (питание ЦБ или УКЛСиП(РП) от источника 24 В);
- число подключаемых в линии связи устройств определяется при проектировании, исходя из суммарного тока потребления исполнительными устройствами;
- устройство по команде «Пуск» включает реле с перекидными контактами;
- при обрыве обмотки собственного пускового реле устройство формирует и передает головному устройству ЦБ или УКЛСиП(РП) извещение «Неисправность».
Максимальные напряжение и ток, коммутируемые контактами исполнительного реле: =30 В, 3 А.
Технические характеристики
Габаритные размеры, мм | 70х70х36 мм |
Масса, кг | 0,14 |
Модель | УК-Д(01) 12В исп. КМ-О |
Степень защиты оболочки | IР41 |
Температурный режим | от –40 до +55°С |
