УК-Д (01) 220В исп.КМ-О
Устройство коммутации и диагностики исполнительных устройств работающих с напряжением 220В.
Производитель: Гефест
- Код:
- 00048904
- Базовая единица
- шт

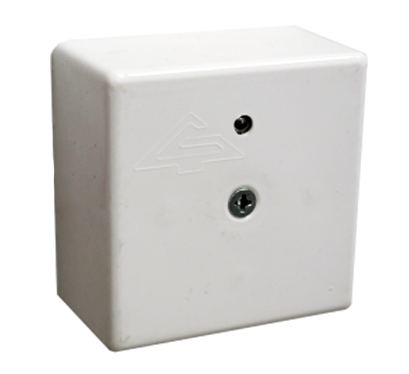

Устройство коммутации и диагностики для системы управления технологическим оборудованием УК-Д(01) 220В ИСП. КМ-О
Предназначены для коммутации (включения /выключения) различных исполнительных устройств, инженерного и технологического оборудования, работающих от сети переменного тока с напряжением до 250В или постоянного тока с напряжением до до 250В.
Обеспечивает:
- две группы перекидных контактов реле;
- сохранение режима «Пуск» при снятии напряжения или обрыве линии связи с головным устройством
- контроль наличия напряжения внешнего источника питания и формирование извещения «Неисправность» при его пропадании;
- отключение нагрузки при превышении температурой окружающей среды значения 90±5 °C.
УК-Д(01) может работать в составе ППУ "Гефест" (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Принцип работы:
- линия связи должна иметь напряжение от 20 до 28 В (питание ЦБ или УКЛСиП(РП) от источника 24 В);
- число подключаемых в линии связи устройств определяется при проектировании, исходя из суммарного тока потребления исполнительными устройствами;
- устройство по команде «Пуск» включает реле с перекидными контактами;
- при обрыве обмотки собственного пускового реле устройство формирует и передает головному устройству ЦБ или УКЛСиП(РП) извещение «Неисправность».
Максимальные напряжение и ток, коммутируемые контактами исполнительного реле: ≈250 В, 3 А;
Технические характеристики
Параметр | Значение |
---|---|
Напряжение контролируемого источника питания | от 187 до 242 В |
Максимальное напряжение и ток, коммутируемые контактами исполнительных реле | 250 В, 8 А |
Ток, потребляемого от (ЛС) ППУ «Гефест», не более: в дежурном режиме в режиме неисправности при выполнении команды «Пуск» |
3 мА 4 мА 4 мА |
