БР-24

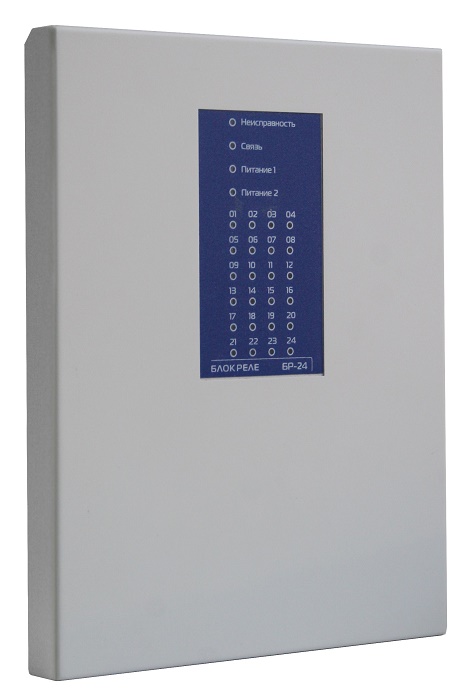

Внешний блок реле ПЦН БР-24 является компонентом приборов Гранит-16 и Гранит-24 и содержит 24 электромагнитных реле
Производитель: Сибирский Арсенал
- Код:
- 00049043
- Артикул
- ЦБ000005681
- Базовая единица
- шт
Назначение
Внешний блок реле ПЦН БР-24 является компонентом приборов Гранит-16 и Гранит-24 и содержит 24 электромагнитных реле, каждое из которых является каналом коммутации (КК) прибора. Каждый канал коммутации, согласно командам прибора, формирует сигналы для пультов централизованного наблюдения либо управляет технологическим оборудованием и инженерными системами объекта. КК могут включаться по состоянию зоны либо по состоянию прибора. Каждому КК присвоено по очереди одно реле блока, в том порядке, как блоки реле были зарегистрированы в памяти прибора.
Особенности
Имеется возможность осуществлять контроль исполнительных линий реле №1…№4.
Подключение к приборам Гранит-16,-24 производится по линии RS-485. Всего можно подключить не более 6-ти блоков и не более 48-ми каналов коммутации.
Питание осуществляется от двух внешних источников питания напряжением 12 В (ИП1 и ИП2) по двум независимым вводам питания. При отключения питания ИП1 или неисправности ИП1 прибор автоматически переходит на питание от ИП2. Так же на БР-24 имеется вход «ВТС» (внешний сигнал) – для подключения выхода «Неисправность» источников питания.
Технические характеристики
| Тип коммуникации с приборами | RS-485 |
| Количество линий коммуникации | 2 |
| Количество реле (каналов коммутации) | 24 |
|
Параметры реле: - переменное напряжение коммутации, не более - постоянное напряжение коммутации, не более - ток коммутации, не более |
240 В 30 В 10 А |
| Напряжение питания | от 10 до 15 В |
| Максимальный ток потребления | от 150 мА до 1 А |
| Количество вводов питания 12 В | 2 |
| Масса, не более | 1,3 кг |
| Габаритные размеры, не более | 210,6 х 250 х 80 мм |
| Степень защиты оболочкой | IP30 |
| Диапазон рабочих температур | от - 30 до +50 °С |
| Относительная влажность воздуха при +40 °С, не более | 93 % |
