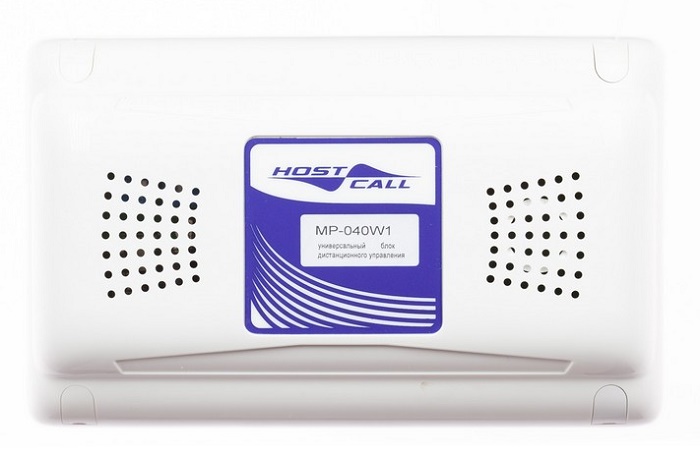

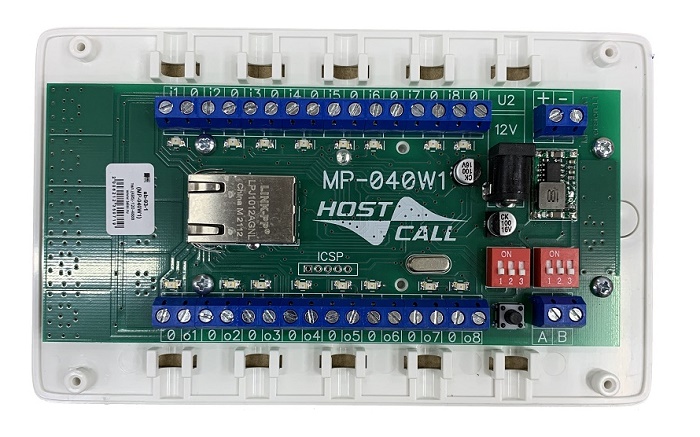

MP-040W1
Блок управления реле и передачи состояния сухих кон-тактов по локальной сети Ethernet. MP-040W1 работает в паре с таким же блоком, либо самостоятельно при условии получения управляющих команд с компьютера.
Производитель: GetCall
- Код:
- 00049568
- Базовая единица
- шт
Универсальный блок дистанционного управления реле и передачи состояния сухих контактов по локальной сети Ethernet MP-040W1 (далее блок управления или устройство) предназначен для передачи сигнала управления от входов аналогичного устройства на выходы сопряженного устройства, и управления подключенных к ним в виде нагрузки устройств.
Работает в паре с таким же блоком, либо самостоятельно при условии получения управляющих команд с компьютера или другого устройства с помощью команд, по протоколу ModBus TCP.
Между сопрягаемыми блоками управления по локальной сети TCP IP осуществляется непрерывная передача данных, которая позволяет определять состояние контактов на входах одного блока, а при их изменении включает или выключает соответствующий выход на другом блоке. Сопряжение блоков управления осуществляется путем взаимного программирования IP-адресов. Каждый из двух блоков управления друг для друга является сопряженным, т.е. входы одного управляют выходами другого в обоих направлениях.
Технические характеристики
Напряжение питания, В: | 9-12 |
Ток потребления, А макс: | 0,25 |
Количество входов на замыкание/размыкание: | 8 |
Количество выходных каскадов: | 8 |
Тип выходного каскада: | общий коллектор |
Максимальное коммутируемое напряжение выходным каскадом, В: | 24 |
Максимальный ток выходного каскада, А: | 1 |
Минимальное время срабатывания, сек: | 0,5 |
Максимальная задержка срабатывания, сек: | 15 |
Минимальное время воздействия входного сигнала для гарантированного замыкания (срабатывания) выходного каскада с общим коллектором, сек: | 2 |
Минимальное время замыкания выходного каскада при получении сигнала от второго устройства, сек: | 2 |
Диапазон рабочих температур, ºС: | +5÷45 |
Относительная влажность, % не более: | 80 |
Исполнение корпуса: | IP40 |
Конструктив: | настенное накладное крепление |
Габаритные размеры, мм: | 165х101х29 |
Вес, г: | 148 |
Срок службы, не менее: | 5 лет |
