GC-3001W3
Пульт на 1 абонента с транзитным каналом. Для организации оперативной связи с абонентским переговорным устройством путем “перепривязки абонента” - оперативного отключения абонентского устройства (например, серии GC-2001) от центрального пульта (например, пульта серии GC-1ХХ) и подключения к пульту GC-3001W3 на время переговоров, и обратного переключения абонентского устройства после окончания переговоров. Переключение выполняется посредством релейной коммутации на пульте GC-3001W3 двух двухпроводных линий – абонентской и соединительной.
Производитель: GetCall
- Код:
- 00049590
- Базовая единица
- шт
Пульт GC-3001W3 устанавливается в машинном помещении и (или) на посадочном этаже. Предназначен для организации громкоговорящей связи с абонентским переговорным устройством, установленным в кабине лифта.
При установке в машинном помещении пульт GC-3001W3 может работать в двух режимах:
- «рабочий» режим;
- «дежурный» режим
«Рабочий» режим используется, как правило, при проведении регламентных и ремонтных работ. В этом режиме осуществляется связь машинного отделения с кабиной лифта, без сохранения связи кабины лифта с диспетчером.
«Дежурный» режим является основным режимом работы. В этом режиме абонентское устройство кабины лифта через пульт GC-3001W3 подсоединено непосредственно на диспетчерский пульт, и при вызове из кабины лифта сигнал проходит напрямую на диспетчерский пульт и обратно.

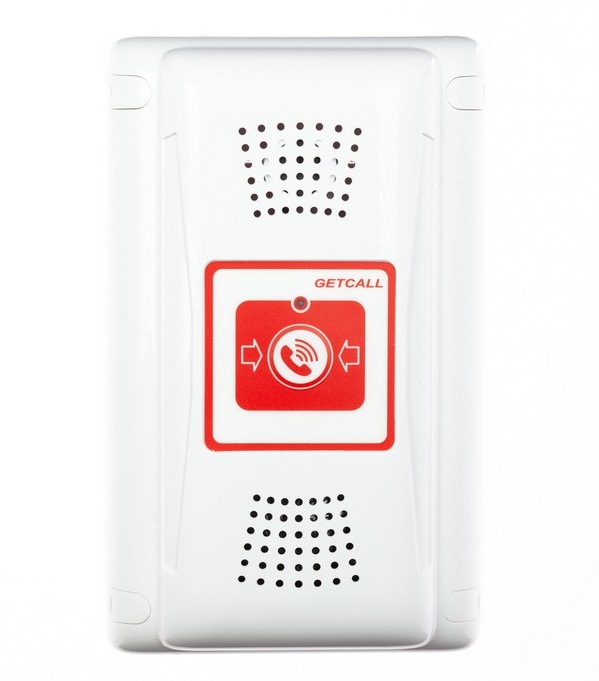

- Пульт изготовлен в пластмассовом корпусе белого цвета и предназначен для накладного крепления.
- На лицевой стороне пульта находятся кнопка вызова абонента, рядом с которой расположен светодиодный индикатор включения пульта, динамик и встроенный микрофон.
- В корпусе пульта расположена печатная плата с установленными на ней клеммами для подключения блока питания, абонентского устройства и диспетчерского пульта.
- На печатной плате также расположен подстрочный резистор для регулировки чувствительности микрофона.
- Для питания используется адаптер (блок) питания 12В.
Обеспечивает:
- посылку тонального вызова на абонентские устройства;
- прием вызова от абонентского устройства;
- световую и звуковую индикацию вызова;
- максимальное количество подключаемых абонентских устройств – 1;
- режим громкой полудуплексной связи;
- подключение двухпроводной соединительной линии к диспетчерским пультам GC-3006DG, серии GC-1036F и коммутационным платформам GC-1420;
- коммутацию абонентской и соединительной линий;
- подключение абонентских устройств по выбору в любом наборе (серии GC-2001).
Технические характеристики
Питание, В | 12±10% |
Ток потребления, А, не более | 0,35 |
Потребляемая мощность, ВА, не более | 4,2 |
Выходная мощность в громкоговорящем режиме, мВт, не более | 500 |
Уровень звука, Дб, не менее | 75 |
Удаленность абонентских устройств громкой связи, м, не более | 1000 (при монтаже линий кабелем UTP 2х0,5 5 кат., сопротивление жилы 96 Ом/км) |
Диапазон рабочих температур, ºС | от +5 до +45 |
Конструктив | настенное накладное крепление |
Габаритные размеры, мм | 101х165х29 |
Вес, г | 130 |
Срок службы, не менее | 5 лет |
