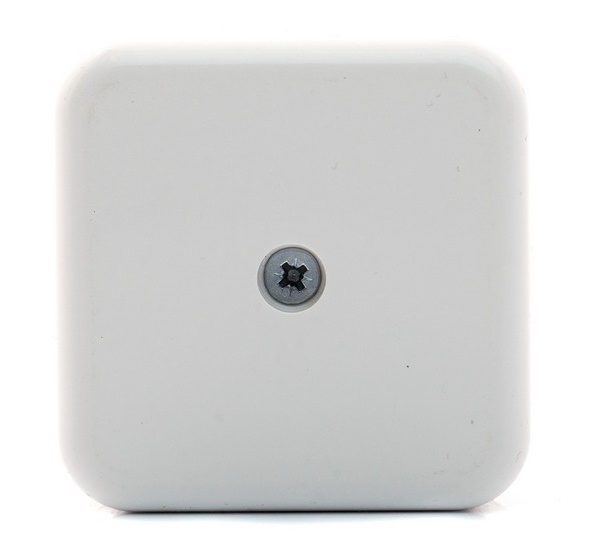

GC-3001S1
Одноканальный передатчик для передачи сигнала аварии по существующим линиям связи пультам GC-3006DG, табло отображения MP-730W1 или коммутационным платформам GC-1420. Используется в случае отсутствия свободных проводов между машинным помещением и диспетчерской. Для совместной работы с 6-ти канальным приемником GC-3006R1, до 6 передатчиков GC-3001S1. Пластиковый корпус, 50х50х22 мм
Производитель: GetCall
- Код:
- 00049593
- Базовая единица
- шт
Одноканальный передатчик GC-3001S1 предназначен для передачи сигнала аварии по существующим линиям связи пультов GC-3006DG, табло отображения MP-730W1 или коммутационных платформ GC-1420.
Cигнал аварии передается модулированным по частоте коротким пакетом данных (~300 мсек), что практически не оказывает влияния на разговорный тракт. Передатчик целесообразно использовать в случае отсутствия свободных проводов между машинным помещением и диспетчерской. Работа передатчика осуществляется в комплекте с шести-канальным приемником GC-3006R1. С одним приемником GC-3006R1 могут работать до 6 передатчиков GC-3001S1.
Устанавливаются рядом со шкафом управления, находящемся в машинном помещении, и к ним подключаются линии связи от абонентских устройств, линии аварийной сигнализации (шлейф сигнала аварии) и провода питания (или от отдельного блока питания или от шкафа управления).
- Выполнен в виде монтаж-ной коробки и устанавливается рядом с диспетчерским пультом.
- Конструктивно выполнен в пластиковом корпусе 50х50х22 мм.
Имеет изолированный вход, на который подается сигнал аварии (подача напряжения 5-12 Вольт или замыкание контактов, подключенных к входу). При замыкании контактов (или подачи напряжения) аварийного входа передатчика, он формирует и передает несколько одинаковых посылок с интервалом 4-5 секунд. Приемник GC-3006R1 принимает посылку и на основании содержащихся там данных включает на диспетчерском пульте индикацию сигнала аварии.
Технические характеристики
Напряжение питания, В | 12 ±20% |
Ток потребления, А, не более | 0,03 |
Количество передаваемых сигналов аварии | 1 |
Частота модуляции сигнала, Гц | 19000 |
Напряжение сигнала аварии, В | 5-12 |
Длина линии связи, м, не более | 300 |
Длина входных шлейфов, м, не более | 20 |
Диапазон рабочих температур, ºС | от +5 до +45 |
Конструктив | настенное накладное крепление |
Габаритные размеры, мм | 50х50х15 |
Вес, г | 80 |
Срок службы, не менее | 5 лет |
