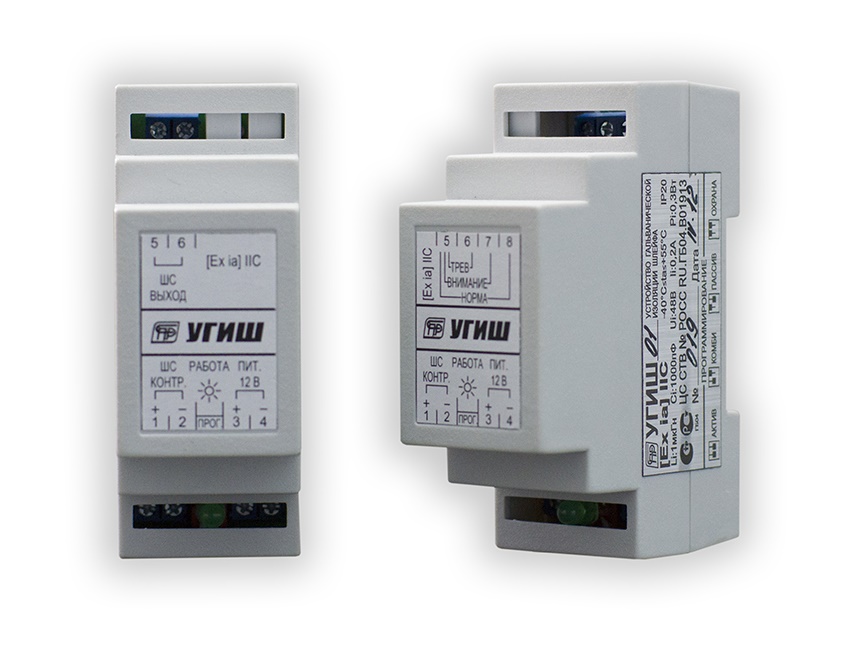

![Устройства контроля «Обратный» барьер искробезопасности - подключение к ШС сторонних производителей искробезопасных ПКП извещателей с взрывозащитой вида d (или без взрывозащиты). Маркировка [Exia]IIC](/upload/iblock/48e/tisp28urv2bz51d56iox9kdxjx9hnts6/ugishisp01obratnyybareriskrobezopasnostipodklyucheniekshsstoronnikhproizvoditeleyiskrobez.jpg "УГИШ исп.01 - Устройства контроля «Обратный» барьер искробезопасности - подключение к ШС сторонних производителей искробезопасных ПКП извещателей с взрывозащитой вида d (или без взрывозащиты). Маркировка [Exia]IIC")
УГИШ исп.01
Устройства контроля «Обратный» барьер искробезопасности - подключение к ШС сторонних производителей искробезопасных ПКП извещателей с взрывозащитой вида d (или без взрывозащиты). Маркировка [Exia]IIC
Производитель: Спецприбор
- Код:
- 00049846
- Артикул
- 8784070004
- Базовая единица
- шт
Устройство гальванической изоляции шлейфа УГИШ предназначено для контроля НЕИСКРОБЕЗОПАСНОГО охранно-пожарного шлейфа сигнализации (ШС) и трансляции его состояния в ИСКРОБЕЗОПАСНЫЙ шлейф сигнализации.
Устройство является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасные ВЫХОДНЫЕ цепи и маркировку взрывозащиты [Exiа]IIС, соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и должно устанавливаться вне взрывоопасных зон.
Обеспечивает искробезопасность выхода за счет гальванической изоляции контролируемого шлейфа сигнализации и ограничения емкости и индуктивности, подключаемых в искробезопасный шлейф ПКП.
Искробезопасный выход устройства имеет следующие внутренние параметры подключения: «Li:1мкГн Сi:100пФ Ui:48В Ii:0,2A» по ГОСТ 30852.0, ГОСТ 30852.10.
УГИШ-01 – вариант исполнения, который может подключаться к шлейфам любых искробезопасных ПКП за счет подбора внешних резисторов.
- «обратный» барьер искробезопасности
- наличие режима ВНИМАНИЕ
- различные типы ШС
- световая индикация работы
- низкое энергопотребление
- установка на стандартную 35мм DIN-рейку
Технические характеристики
| Маркировка взрывозащиты | [Exiа]IIС |
| Диапазон рабочих напряжений питания, В | 9...14 |
| Потребляемый ток, мА, не более | |
| - в дежурном режиме | 80 |
| - в режиме тревоги | 100 |
| Максимальное напряжение в ШС (при обрыве), В | 24 |
| Ток ограничения в ШС (при замыкании), мА | 18 |
| Напряжение питания активных извещателей в дежурном режиме, В | 20 (±2) |
| Максимальное суммарное сопротивление проводов линии ШС, Ом, не более | 220 |
| Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, В/А | 48 / 0,2 |
| Диапазон рабочих температур, ºС | -40...+55 |
| Степень защиты оболочки | IP20 |
| Габаритные размеры ВхШхГ, мм, не более | 100х40х70 |
| Масса, кг, не более | 0,2 |
