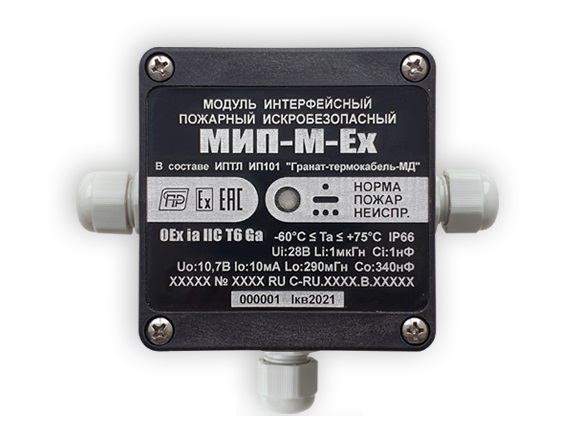

МИП М ЕХ оконечный
Модуль для контроля термокабеля GTSW-M, 1 шлейф сигнализации, 2-ух или 4-х проводн. сх. подкл. IP65, 2 кабельных ввода (оконечный). Установка во взрывоопасных зонах (0Ex ia IIС T6 Ga)
Производитель: Спецприбор
- Код:
- 00050551
- Артикул
- 8784110015
- Базовая единица
- шт
ИП101 «Гранат-термокабель-МД» (в дальнейшем – извещатель, ИПТЛ), служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине.
Предназначен для применения в системах пожарной сигнализации и автоматического пожаротушения. По характеру реакции на температуру как фактор пожара извещатель является пороговым тепловым извещателем максимально-дифференциального действия. Порог сработки определяется настройками блока обработки.
Извещатель состоит из следующих компонентов:
- термочувствительный элемент - термокабель GTSW-М (в дальнейшем – термокабель)
- блок обработки – модули «МИП-М(-Ex)» СПР.425521.016 или «МИП-М(1…2)И(-Ex)» СПР.425521.018.
МИП М ЕХ оконечный
Блоки обработки – модули предназначены для контроля чувствительного элемента извещателя - термокабеля GTSW-M(-CP) по всей его длине и выдачи дискретных сигналов (извещений) во внешние цепи.
Обращаем ВНИМАНИЕ! Модули МИП-МхИ(-Ex) не имеют индикации расстояния до места срабатывания термокабеля! Модули отображают только температурные параметры и служебные калибровочные параметры.
- Маркировка взрывозащиты - 0Ex ia IIС T6 Ga Ex ia IIIC T85ºC Da PO Ex ia I Ma
- Тип подключения - 2-ух или 4-х проводн. сх.
- Кол-во ШС - 1
- Выходы «Сухой контакт» - нет
- Наличие RS485 - нет
- IP корпуса - IP65
Класс извещателя по ГОСТ Р 53325: - A3, C, D, F с блоком обработки МИП-М(-Ex);- A3, B, C, D, E, F с блоком обработки МИП-М(1…2)И(-Ex).
Модуль «МИП-М-Ex» имеет маркировку взрывозащиты «0Ex ia IIС T6 Ga», «Ex ia IIIС T85°С Da» и «РО Ex ia I Ma» и предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ IEC 60079-10-1, в зонах класса 20 и ниже по ГОСТ IEC 60079-10-2 и подключается в искробезопасные шлейфы сигнализации приборов серии «Яхонт-И» или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключение данного модуля.
Технические характеристики
МИП-М(-Ех) | |
Маркировка взрывозащиты | 0Ex ia IIС T6 Ga, Ex ia IIIС T85°С Da, РО Ex ia I Ma |
Степень защиты оболочки | IP65 |
Температура окружающей среды (°С) | -55...+75 |
Диапазон питающих напряжений (В) | по ШС 5...27, при 4-пров.сх. 9...30 |
Макcимальный потребляемый ток (мА), не более, в дежурном режиме | 0,43 /1,2 |
Максимальное напряжение, коммутируемое выходными контактами, (В): | 60 |
Максимальный ток, коммутируемый выходными контактами, (А): | 0,25 |
Габаритные размеры прибора (мм) | 130х103х56 |
Масса прибора (кг), не более | 0,4 |
Масса термокабеля (кг), не более | 0,02/метр |
