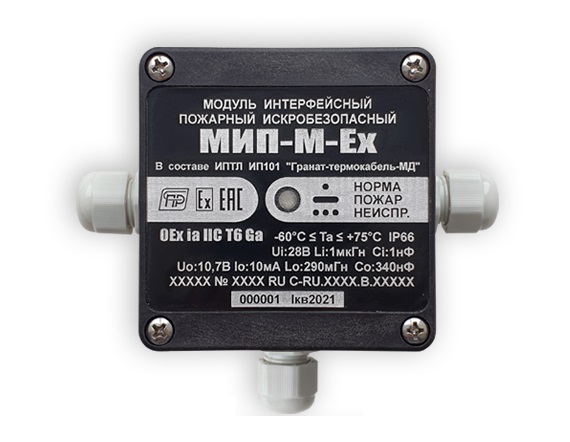

МИП М 1И ЕХ

ИП101 «Гранат-термокабель-МД» (в дальнейшем – извещатель, ИПТЛ), служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине.

Предназначен для применения в системах пожарной сигнализации и автоматического пожаротушения. По характеру реакции на температуру как фактор пожара извещатель является пороговым тепловым извещателем максимально-дифференциального действия. Порог сработки определяется настройками блока обработки.

Извещатель состоит из следующих компонентов:

• термочувствительный элемент - термокабель GTSW-М (в дальнейшем – термокабель)
• блок обработки – модули «МИП-М(-Ex)» СПР.425521.016 или «МИП-М(1…2)И(-Ex)» СПР.425521.018.

МИП М 1И ЕХ

Блоки обработки – модули предназначены для контроля чувствительного элемента извещателя - термокабеля GTSW-M(-CP) по всей его длине и выдачи дискретных сигналов (извещений) во внешние цепи.

Обращаем ВНИМАНИЕ! Модули МИП-МхИ(-Ex) не имеют индикации расстояния до места срабатывания термокабеля! Модули отображают только температурные параметры и служебные калибровочные параметры.

• Маркировка взрывозащиты - [Ex ia Ga] IIC [Ex ia Da] IIIC [Ex ia Ma] I
• Тип подключения - внешн. пит.
• Кол-во ШС - 1
• Выходы «Сухой контакт» - есть
• Наличие RS485 - есть
• IP корпуса - IP65

Класс извещателя по ГОСТ Р 53325: - A3, C, D, F с блоком обработки МИП-М(-Ex);- A3, B, C, D, E, F с блоком обработки МИП-М(1…2)И(-Ex).

Модули «МИП-М1И-Ex», «МИП-М2И-Ex» имеют выходные искробезопасные электрические цепи уровня «iа» с маркировкой взрывозащиты [Ex ia Ga] IIС, [Ex ia Da] IIIС и [Ex ia Ma] I, относятся к связанному оборудованию (по ГОСТ 31610.11), соответствуют требованиям ГОСТ31610.0, ГОСТ 31610.11 и предназначены для установки вне взрывоопасных зон помещений и наружных установок, а также вне взрывоопасных зон рудников и шахт, опасных по рудничному газу и пыли.
