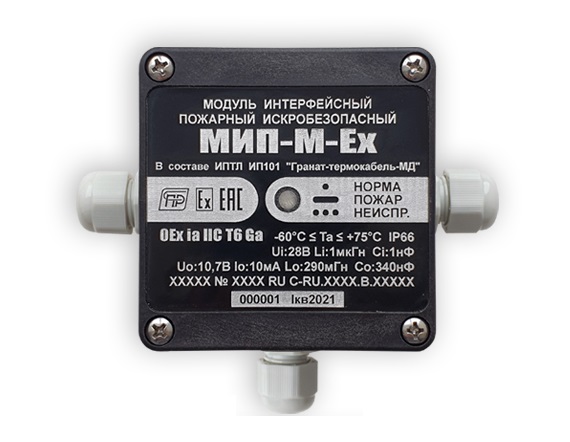

МИП М 2И ЕХ
Модуль для контроля термокабеля GTSW-M, 2 шлейфа сигнализации, Индикация места срабатывания, IP65, Взрывозащита [Ex ia Ga] IIС
Производитель: Спецприбор
- Код:
- 00050556
- Артикул
- 8784110018
- Базовая единица
- шт
ИП101 «Гранат-термокабель-МД» (в дальнейшем – извещатель, ИПТЛ), служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине.
Предназначен для применения в системах пожарной сигнализации и автоматического пожаротушения. По характеру реакции на температуру как фактор пожара извещатель является пороговым тепловым извещателем максимально-дифференциального действия. Порог сработки определяется настройками блока обработки.
Извещатель состоит из следующих компонентов:
- термочувствительный элемент - термокабель GTSW-М (в дальнейшем – термокабель)
- блок обработки – модули «МИП-М(-Ex)» СПР.425521.016 или «МИП-М(1…2)И(-Ex)» СПР.425521.018.
МИП М 2И ЕХ
Блоки обработки – модули предназначены для контроля чувствительного элемента извещателя - термокабеля GTSW-M(-CP) по всей его длине и выдачи дискретных сигналов (извещений) во внешние цепи.
Обращаем ВНИМАНИЕ! Модули МИП-МхИ(-Ex) не имеют индикации расстояния до места срабатывания термокабеля! Модули отображают только температурные параметры и служебные калибровочные параметры.
- Маркировка взрывозащиты - [Ex ia Ga] IIC [Ex ia Da] IIIC [Ex ia Ma] I
- Тип подключения - внешн. пит.
- Кол-во ШС - 2
- Выходы «Сухой контакт» - есть
- Наличие RS485 - есть
- IP корпуса - IP65
Класс извещателя по ГОСТ Р 53325: - A3, C, D, F с блоком обработки МИП-М(-Ex);- A3, B, C, D, E, F с блоком обработки МИП-М(1…2)И(-Ex).
Модули «МИП-М1И-Ex», «МИП-М2И-Ex» имеют выходные искробезопасные электрические цепи уровня «iа» с маркировкой взрывозащиты [Ex ia Ga] IIС, [Ex ia Da] IIIС и [Ex ia Ma] I, относятся к связанному оборудованию (по ГОСТ 31610.11), соответствуют требованиям ГОСТ31610.0, ГОСТ 31610.11 и предназначены для установки вне взрывоопасных зон помещений и наружных установок, а также вне взрывоопасных зон рудников и шахт, опасных по рудничному газу и пыли.
Технические характеристики
МИП-М-(1...2)И(-Ех) | |
Маркировка взрывозащиты | [Ex ia Ga] IIС, [Ex ia Da] IIIС, [Ex ia Ma] I |
Степень защиты оболочки | IP65 |
Температура окружающей среды (°С) | -25...+55 |
Диапазон питающих напряжений (В) | 9...30 |
Макcимальный потребляемый ток (мА), не более, в дежурном режиме | 65 |
Максимальное напряжение, коммутируемое выходными контактами, (В): | 60 |
Максимальный ток, коммутируемый выходными контактами, (А): | 0,22 |
Габаритные размеры прибора (мм) | 220х123х56 |
Масса прибора (кг), не более | 0,7 |
Масса термокабеля (кг), не более | 0,02/метр |
