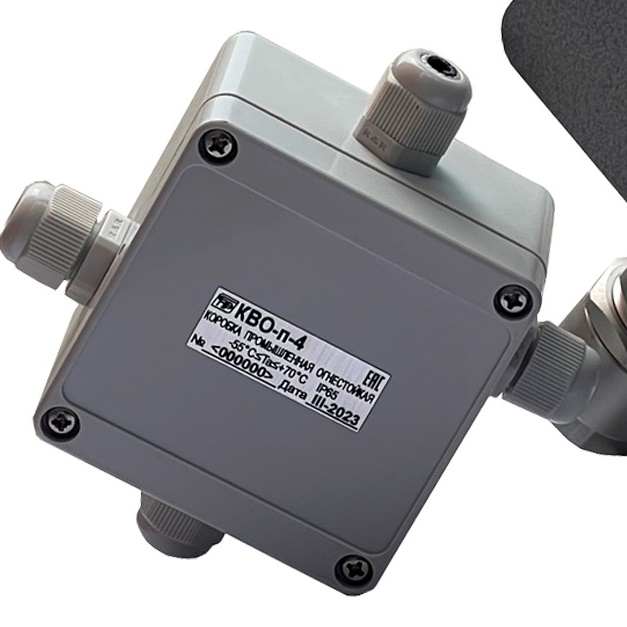

КВО-П-4
Коробка огнестойкая взрывозащищенная, четыре кабельных ввода PG9 в комплекте, клеммная колодка от 0,75 до 2,0 мм2
Производитель: Спецприбор
- Код:
- 00050572
- Артикул
- 8784130116
- Базовая единица
- шт

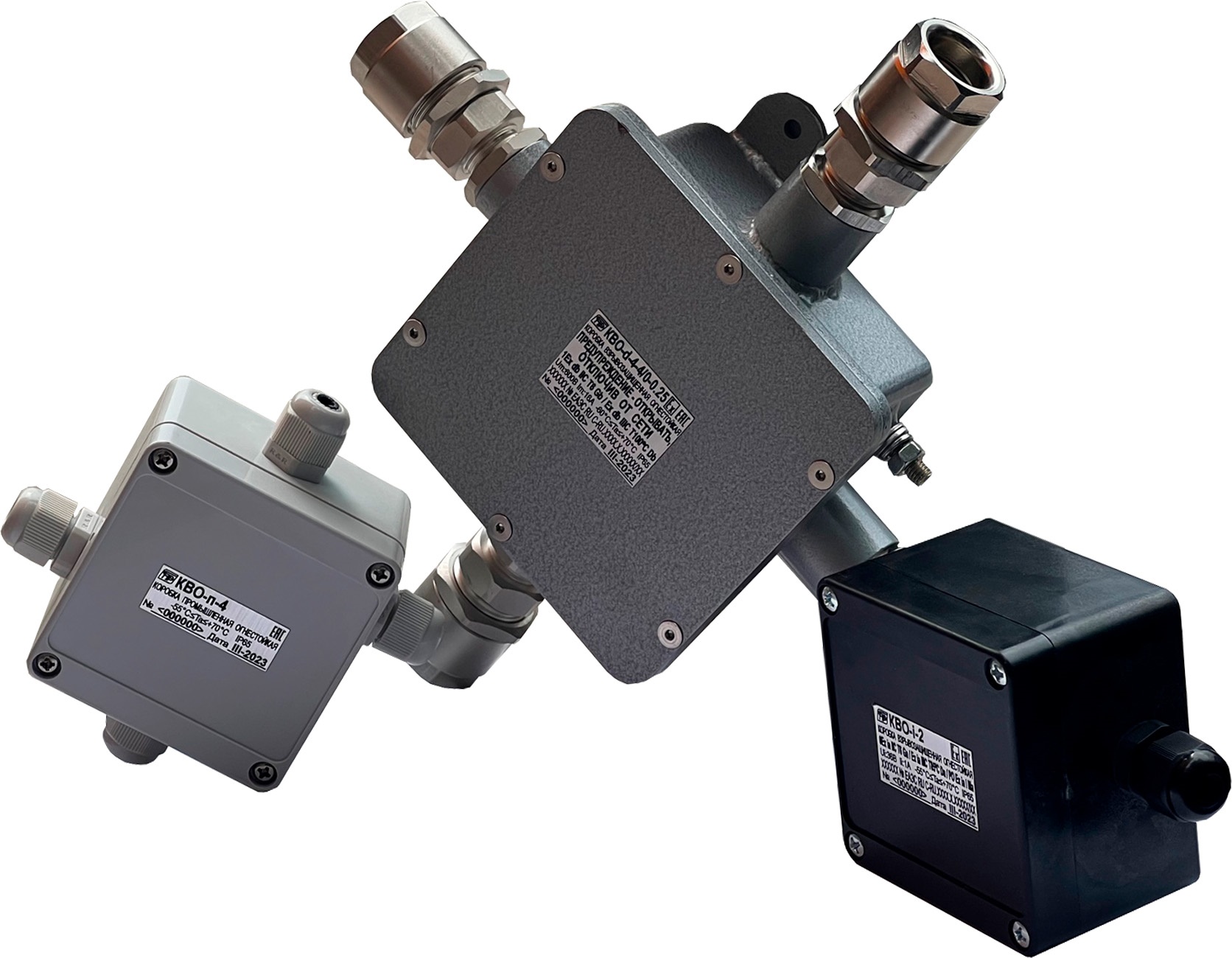

Коробки огнестойкие КВО предназначены для применения в составе огнестойкой кабельной линии при выполнении соединений (разветвлений) сигнальных или силовых цепей. Применяются с кабелями круглого сечения наружным диаметром от 4 до 8 мм (для исполнений КВО-п и КВО-i) и от 5 до 10 мм (для исполнений КВО-d). Комплектуются термостойкими керамическими клеммными колодками с винтовыми соединениями с максимальной рабочей температурой 1100 ˚С.
- Индекс «у» в обозначении коробки указывает на угловое расположение кабельных вводов.
- Количество кабельных вводов - 4
- Количество групп контактов клеммных колодок - 6 гр х 2
- Сечение зажимаемого провода - от 0,75 до 1,5 мм2
Огнестойкость обеспечивается: в коробках КВО-п и КВО-i за счет применения керамических клеммных колодок, закрепленных на закладной металлической пластине.
Коробки исполнений КВО-п предназначены для применения на невзрывоопасных промышленных объектах.
Технические характеристики
| Маркировка взрывозащиты | - |
| Количество кабельных вводов | 4 |
| Наружный диаметр кабеля, мм | 3 - 8 |
| Максимальные напряжение и ток соединяемых (разветвляемых) цепей | U: 600В I: 16А |
| Диаметры допустимых сечений провода, мм 2 | 0,75 … 1,5 |
| Степень защиты оболочки корпуса | IP65 |
| Диапазон рабочих температур окружающей среды, ˚С | -55 до +70 |
| Материал коробок | АБС |
| Максимальные габаритные размеры коробки, мм | 128х126х55 |
| Максимальная масса, кг (не более) | 0,7 |
