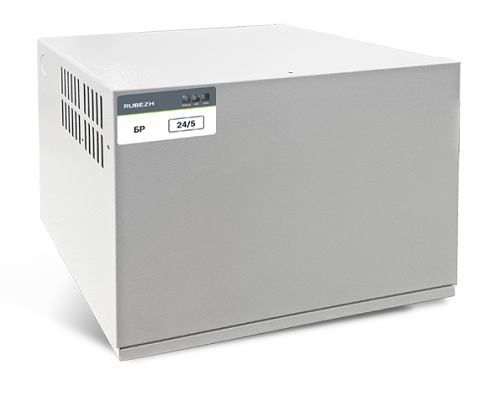

БР 24 2x40
Бокс резервного электропитания, под две АКБ по 26 или под две АКБ по 40 Ач, 346×211×254 мм, 4,5 кг.
Производитель: Рубеж
- Код:
- 00051711
- Артикул
- Rbz-045582
- Базовая единица
- шт
Боксы резервного электропитания серии БР24 предназначены для подключения к источникам с номинальным выходным напряжением 24 В следующих исполнений: ИВЭПР 24/1,5; ИВЭПР 24/2,5; ИВЭПР 24/3,5; ИВЭПР 24/5.
- Емкость АКБ - 2×26 А*ч или 2×40 А*ч
- Размеры корпуса (В×Ш×Г), мм - 254×346×211
- Масса без АКБ, кг (не более) - 4,5
- Размеры устанавливаемых АКБ (В×Ш×Г), мм - 174×198×165
Диапазон сетевого напряжения составляет 140 В - 265 В, такой запас позволяет гарантированно заряжать АКБ в удалённых районах и местах с некачественным электроснабжением.
Боксы обеспечивают быстрый заряд установленных в них АКБ даже большой ёмкости.
Конструкция и принцип работы
Бокс состоит из металлического корпуса, внутри которого расположена плата с радиоэлементами, обеспечивающая преобразование напряжения сети ~230 В 50 Гц в постоянное напряжение 13,65 В, и предусмотрено место для установки двух герметизированных свинцово-кислотных аккумуляторных батарей с номинальным напряжением каждой АКБ 12 В. Каждая из двух АКБ подключается к своим клеммам, заряд каждой АКБ производится напряжением 13,65 В. При работе на нагрузку напряжения двух АКБ суммируются. На переднюю панель корпуса выведены светодиодные индикаторы наличия сетевого напряжения (СЕТЬ), выходного напряжения (ВЫХОД) и заряда аккумуляторной батареи (ЗАРЯД). Индикатор ЗАРЯД светится при протекании через АКБ зарядного тока не менее 0,25 А. При отсутствии АКБ или полностью заряженной АКБ индикатор не светится.
Обеспечивает:
- увеличение времени работы основного источника питания (ИВЭПР) путем подключения своих АКБ к соответствующему входу источника при пропадании сетевого питания. Внимание! Для уменьшения падения напряжения рекомендуется при соединении БР и ИВЭПР использовать провод сечением не менее 1,5 мм2 минимально возможной длины;
- автоматический заряд двух АКБ при наличии сети переменного тока;
- гальваническую развязку выходных клемм «+Р», «–Р» от корпуса бокса и питающей сети;
- защиту от режима короткого замыкания выхода «+Р», «–Р» посредством плавкого предохранителя 5 А;
- защиту от неправильного подключения (переполюсовки) АКБ;
- защиту при коротком замыкании клемм подключения аккумуляторных батарей.
Внимание! Не допускается использование бокса резервного питания в качестве самостоятельного источника питания.
Технические характеристики
Параметр | Значение |
---|---|
Напряжение питания от сети переменного тока, В | 140 – 265 |
Мощность, потребляемая от сети переменного тока, Вт, не более | 40 |
Собственное потребление источника от АКБ в резервном режиме, мА, не более | 30 |
Количество устанавливаемых АКБ | 2 |
Выходное напряжение, В, не менее | 26,8 |
Емкость АКБ, А·ч | от 12 до 40 |
Степень защиты оболочки | IP20 |
Гарантийный срок эксплуатации, мес, не более | 24 |
Средний срок службы, лет | 10 |
Диапазон рабочих температур, °С | от -10 до +50 |
