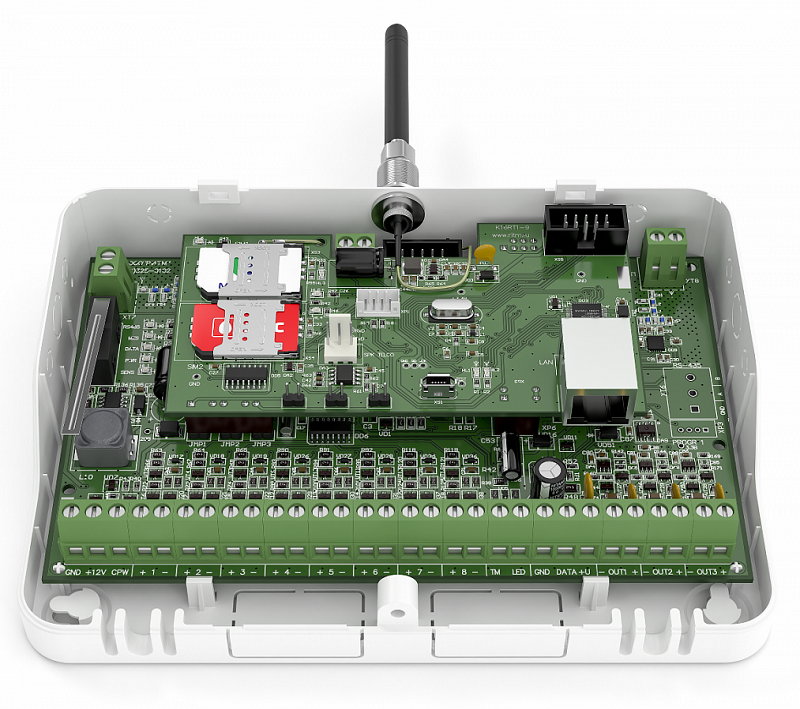

Контакт GSM-16
Охранно-пожарная панель с GSM коммуникатором, до 16 проводных ШС, до 32 радиоканальных извещателей, до 16 разделов, 2 SIM, до 5 клавиатур, 3 вых. "ОК", Ethernet, U-пит.12В, I-потр.до 1,5А, t-раб.-30...+50°C, 160х100мм.
Производитель: RITM
- Код:
- 00052897
- Базовая единица
- шт
Прибор предназначена для эксплуатации в качестве приёмо-контрольного прибора, работающего с радиоканальными датчиками, разработанными ООО «НПО «Ритм», и проводными датчиками других производителей.
Постановка под охрану и снятие разделов с охраны может осуществляться при помощи:
- Клавиатур (проводных и беспроводных), разработанных ООО «НПО «Ритм»;
- Радиобрелоков, разработанных ООО «НПО «Ритм»;
- Ключей /смарт-карт (при подключении считывателей);
- Мониторингового программного обеспечения (дистанционно) и мобильных приложений.
События передаются по сети GSM в мониторинговое программное обеспечение, на станцию мониторинга или на частный телефон, в зависимости от настроек.
Технические характеристики
| Каналы связи | ContactID (CSD, TCP/IP, SMS), ContactID DTMF1, SMS пользователю, локальная компьютерная сеть, проводная телефонная сеть1 |
| Частотный диапазон радиоканала, МГц | 433,075 – 434,775 |
| Количество каналов в диапазоне, шт. | 7 |
| Излучаемая мощность радиопередатчика, Вт | не более 0,01 |
| Количество извещателей в радиосистеме, шт. | до 32 |
| Период контроля извещателей в радиосистеме, мин | Настраивается |
| Количество радиомодулей (реле, сирен, табло), шт. | до 16 |
| Количество радиобрелоков, шт. | до 32 |
| Количество радиоканальных клавиатур, шт. | до 3 |
| Количество независимых разделов охраны, шт. | до 16 |
| Количество ключей/смарт-карт, шт. | до 128 |
| Количество выходов с контролем для подключения исполнительных устройств (12 В), шт. | до 3 |
| Максимальная нагрузка выхода, мА | 450 |
| Подключение внешней сирены | + |
| Клавиатуры, шт. | до 5 (не далее 300 м) |
| Количество входов для подключения проводных охранно-пожарных шлейфов, шт. | 8/16 |
| Напряжение на клеммах ненагруженного шлейфа, В | 20 |
| Ток в шлейфе, при котором регистрируется КЗ, мА | Настраивается, но более 7 |
| Ток в шлейфе, при котором регистрируется обрыв, мА | Настраивается, но менее 1,3 |
| Ток в шлейфе для регистрации сигнала Пожар/Внимание | Настраивается |
| Максимальное сопротивление шлейфа без учета сопротивления выносного элемента, Ом | 220 |
|
Минимальное сопротивление утечки, кОм между проводами шлейфа между ШС+ и землёй между ШС− и землёй: |
50 50 50 |
| Максимальный ток в пожарном шлейфе, мА | 26 |
| Цифровая шина RS485 для подключения стороннего оборудования |
+ у «Контакт GSM-16» RS485 и у«Контакт GSM-16» 3G RS485 − у «Контакт GSM-16» и у «Контакт GSM-16» 3G |
| Настройка прибора через USB-кабель | + |
| Встроенная энергонезависимая память, событий | 32 768 |
| Напряжение питания2, В | 12,6±15% |
| Контроль наличия основного питания | + |
| Контроль разряда АКБ | + |
| Токопотребление в дежурном режиме с резистивными шлейфами, мА | до 450 |
| Токопотребление в дежурном режиме с шлейфами «сухой контакт» в нормально замкнутом состоянии, мА | до 1000 |
| Токопотребление в режиме передачи данных (по GSM) с подключенными шлейфами «сухой контакт» в нормально замкнутом состоянии и сиреной, мА | до 1500 |
| Среднее собственное токопотребление, мА | до 250 |
| Диапазон рабочих температур, °С | −30... +50 |
| Габаритные размеры, мм | 160×100 |
| Масса, г | 180 |
1 При подключении модуля проводной телефонной линии «К16».
2 При заводских настройках по умолчанию включение прибора производится при напряжении выше 12 В. При необходимости измените настройки прибора (см. п. 9.3 паспорта).
