ШУЗ 1D-IP54-О 220 БСК
Оборудование водяного пожаротушения
Шкаф управления задвижкой, для управления одним затвором "АН" производства ЗАО "ПО "Спецвтоматика". Тип управления с помощью "сухих контактов" или по RS-485, протокол MODBUS-RTU.

ШУЗ 1D-IP54-О 220 БСК

Шкаф управления задвижкой, для управления одним затвором "АН" производства ЗАО "ПО "Спецвтоматика". Тип управления с помощью "сухих контактов" или по RS-485, протокол MODBUS-RTU.

Производитель: Спецавтоматика Бийск

Код:
00054249
Базовая единица
шт
111 935 руб.

Шкаф управления задвижкой с электромеханическим приводом ШУЗ 1D-IP54-О

Количество управляемых задвижек – 1.

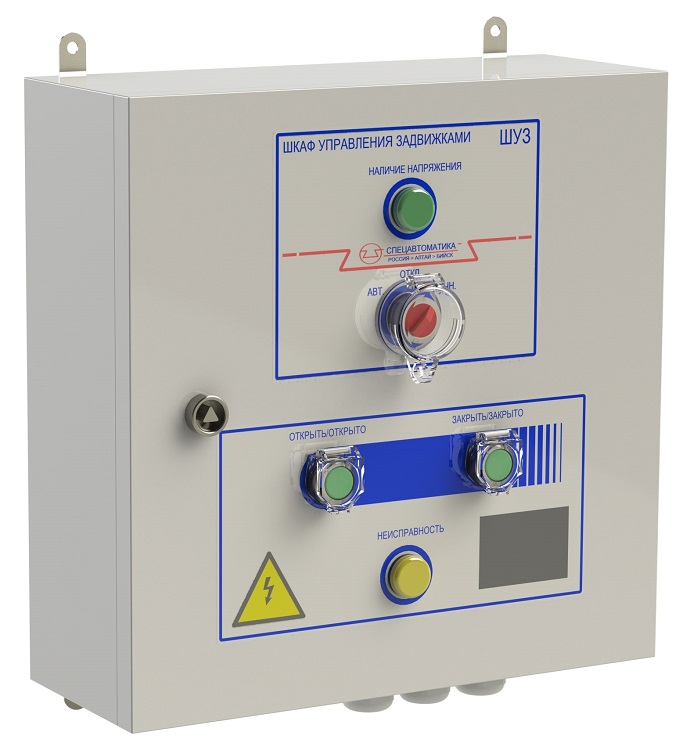

Предназначен для управления затворами «АН». Управление электроприводом может осуществляться в ручном или автоматическом режиме с помощью «сухих контактов» или по RS-485. На передней панели имеются индикаторы наличия напряжения задвижки, переключатель способа управления (ручной или автоматический), кнопки для управления в ручном режиме, индикаторы состояния задвижки («открыто» или «закрыто»), обобщенный индикатор неисправности. Так же есть выводы «сухих контактов», сигнализирующие о том, в каком положении находиться задвижка («открыто» или «закрыто») и обобщенного сигнала неисправности.

Предназначен для управления задвижками или затворами в электрических цепях переменного тока:

  • 220 В при управлении однофазным электроприводом;
  • 380 В при управлении трехфазным электроприводом.

Управление электроприводом может осуществляться в ручном или автоматическом режиме.

В автоматическом режиме выбор способов управления задвижками/затворами осуществляется в меню настроек ШУЗ:

  • автоматический режим – «сухой контакт» от внешних устройств или интерфейс RS-485;
  • контроль положения задвижки или затвора «открыто» или «закрыто»;
  • отслеживание заклинивания электропривода.

ШУЗ осуществляет контроль целостности электропривода задвижки/затвора и в случае неисправности выдает соответствующие световые сигналы.

Технические характеристики

Наименование Значение
Габаритные размеры, мм 500×400×150
Масса, кг не более 40
Степень защиты корпуса (со стороны лицевой панели) по ГОСТ 14254–2015 IP54
Количество управляемых задвижек или затворов 1
Напряжение питания переменного тока при управлении однофазными электроприводами, с частотой 50 Гц 230+23-35 В
Напряжение питания переменного тока при управлении трехфазными электроприводами, с частотой 50 Гц 380+38-38 В
Потребляемая мощность в режиме ожидания, не более, Вт 50
Максимальная мощность подключаемой задвижки или затвора, при питании 220В, Вт 2200
Максимальная мощность подключаемой задвижки или затвора, при питании 380В, Вт 4000
Максимальный диаметр отверстий ввода кабеля, мм 16
Способ управления электроприводом в автоматическом режиме сухие контакты или RS-485 (протокол Modbus-RTU)
Значение входов/выходов и сечение подключаемых проводов
XV-ввод электропитания 4 мм2
XZP1-питание электропривода задвижки или затвора
ХZ1-подключение сигнальных цепей электропривода задвижки или затвора
X1-внешнее управление задвижки или затвора 2,5 мм2
X2-внешние сигналы о положении запорного органа задвижки или затвора
X3-внешние сигналы о неисправности и отключении автоматики
X4- интерфейсы RS-485 (протокол Modbus-RTU)
Время технической готовности к работе после включения электропитания не более 10 секунд.
