NMC-RP24UE2-ES-1U-BK
Коммутационная панель Essential Line 19", 1U, 24 порта, Кат.6 (Класс E), 250МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная
Производитель: NIKOMAX
- Код:
- 00056496
- Артикул
- NMC-RP24UE2-ES-1U-BK
- Базовая единица
- шт

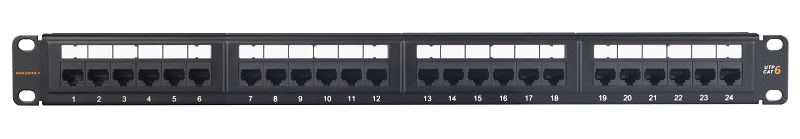

NMC-RP24UE2-ES-1U-BK Неэкранированная патч-панель, 24 порта, 19", 1U, категория 6
Описание
Essential Line - линейка предназначенная для построения СКС начального уровня, локальных сетей и домашнего сегмента. Подойдет для небольших проектов, не требующих системной поддержки.
Предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Выполнены в черном цвете и предназначены для монтажа в 19” шкаф или стойку. Имеет стандартную высоту 1U и вмещает 24 порта RJ45/8P8C. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. В комплекты входят удобные съемные органайзеры для разводки входящих кабелей.
- Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров. Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6)
- IDC контакты совместимы с вилками 110 типа и инструментом NMC-315DR с насадкой для одновременной заделки 4-x пар

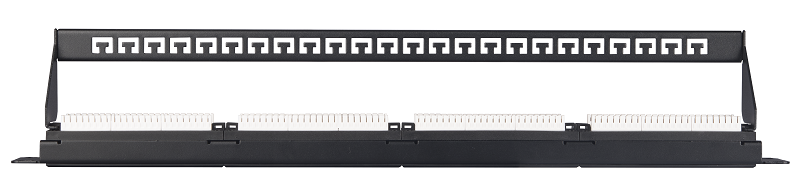

- Съемный кабельный органайзер
- Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
- Цветовая схема разводки по двум стандартам: T568 A и B
- Все порты пронумерованы. Предусмотрены дополнительные площадки для маркировки с удобными откидными крышками
Технические характеристики
| Категория | 6 |
| Полоса пропускания, МГц | 250 |
| Исполнение | Неэкранированное |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур, °C | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Индивидуальная упаковка | Картонная каробка |
| Гарантия | 1 год |
| Количество портов | 24 |
| Высота, U | 1 |
| Тип разъёмов | RJ45/8P8C |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Материал покрытия контактов | Олово (100 мкд) |
| Количество переподключений шнуров | Не менее 750-ти |
| Тип IDC контактов (заделка) | 110/KRONE |
| Схема разводки | T568A/B |
| Материал IDC контактов | Фосфористая бронза |
| Материал пластика | Cоответствует UL94V-0 |
| Маркировка | Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Монтаж | Шкаф или стойка 19" |
| Материал несущей конструкции | Сталь 1,5 мм |
| Цвет | Черный |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм | Не более 20 |
| Контактное сопротивление, мкОм | Не более 2,5 |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
