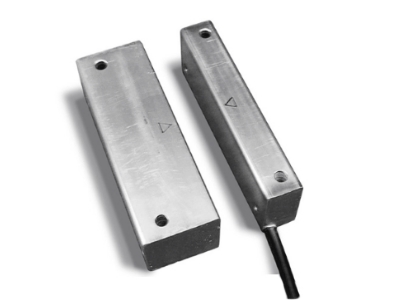

ИО-102-26/В исп.220

Извещатели ИО102-26/В АЯКС предназначены для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия), с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений.

Применяются на поднадзорных производствах и объектах согласно маркировке взрывозащиты в соответствии с паспортом на извещатель, а также требованиями главы 7.3 ПУЭ.

Имеют уровень защиты «особовзрывобезопасный» и имеют маркировку взрывозащиты «0Ex ia IIC T6 Ga Х» по ГОСТ 31610.0-2014 (IEC 60079-0:2011).

Знак «Х», стоящий после маркировки взрывозащиты в ИО 102-26/В АЯКС, изготавливаемых с постоянно присоединенным кабелем, означает, что при их монтаже необходимо подсоединение свободного конца кабеля согласно требованиям п. 14.1 ГОСТ 31610.0-2014 (IEC 60079-0:2011).

Относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14-2013. Возможные взрывоопасные зоны применения извещателей категории взрывоопасных смесей газов и паров с воздухом – в соответствии с требованиями ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-20-1-2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

Рассчитаны для эксплуатации при температурах окружающего воздуха от минус 50 до плюс 50°С и при относительной влажности воздуха до 93% при температуре плюс 40°С.

Степень защиты оболочки извещателя – IP66/IP68 по ГОСТ 14254.

Технические характеристики

• Расстояние между датчиком и магнитом в замкнутом (переключенном) состоянии 70 мм и менее
• Расстояние между датчиком и магнитом в разомкнутом (не переключенном) состоянии 110 мм и более
• Сопротивление замкнутых контактов, Ом, не более 0,5;
• Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: в нормальных климатических условиях 20 МОм, при повышенной относительной влажности 98% (с конденсацией влаги) при 35°С 1 МОм.
• Нормальные Максимальные входные параметры
• напряжение, В 100
• ток, А 1
• мощность, Вт 30
• В составе искробезопасных цепей (0Ex iа IIC T6 Ga X) Максимальные входные искробезопасные параметры
• напряжение Ui, В 25
• ток Ii, А 0,2
• мощность Pi, Вт 1,2
• внутренняя индуктивность Li, мкГн 10
• внутренняя емкость Ci, пФ 50
• Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).
• Масса составных частей извещателя Датчика 300 Магнита 650
• Тип применяемого геркона Переключающий
• Длина выводов, мм Тип провода 1000* × ПВС 3х0,75 (металлорукав)
• Корпус нержавеющая сталь
