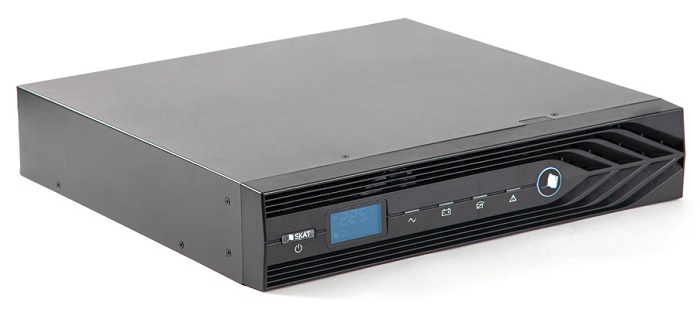

SKAT-UPS 1000-RACK-ON-E
Источник бесперебойного питания 220В, 1000ВА (900 Вт) On-Line, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, Количество выходных разъемов IEC C13 - 8 шт. необходимое кол-во АКБ для работы - 2 шт. минимальная требуемая ёмкость 40-120 Ач. Ток заряда АКБ - 6А
Производитель: БАСТИОН
- Код:
- 00057092
- Артикул
- 9903
- Базовая единица
- шт
71 760 руб.
- 220 В, 1000 ВА (900 Вт), Online, синусоидальная форма выходного напряжения
- Световая и звуковая индикация режимов работы, ЖК-дисплей
- Необходимое кол-во АКБ для работы – 2 шт. (24 В) ёмкостью 40–120 Ач.
- Ток заряда АКБ – 6 А.
- Количество выходных разъемов – IEC C13 – 8 шт.
- Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса.
- Функция удалённого аварийного отключения выходного напряжения (EPO).
- Корпус под 19" шкаф, высота 2U или настольная установка.
БП SKAT-UPS 1000-RACK-ON-E представляет собой экономичный источник бесперебойного питания с функциями защиты и контроля. Изделие обеспечивает подключенные к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую в аккумуляторных батареях.
- cтабилизированное выходное напряжение в широком диапазоне входного напряжения без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 1000 ВА;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- длительный автономный режим;
- возможность горячей замены АКБ;
- наличие шаблонов Zabbix для настройки систем мониторинга (v5.x, v6.x).
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное входное напряжение (Uном), В | 220 |
| Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С), В | |
| нижний порог перехода в режим работы от АКБ | |
| при нагрузке 0%…50% | 110 ± 5 % |
| при нагрузке 100%…50% | 176 ± 5 % |
| нижний порог возврата в режим работы от сети | |
| при нагрузке 0%…50% | 120 ± 5 % |
| при нагрузке 100%…50% | 186 ± 5 % |
| верхний порог перехода в режим работы от АКБ | |
| при нагрузке 0%…50% | 300 ± 5 % |
| при нагрузке 100%…50% | 264 ± 5 % |
| верхний порог возврата в режим работы от сети | |
| при 50% нагрузке | 290 ± 5 % |
| при 100% нагрузке | 254 ± 5 % |
| Допустимый диапазон изменения частоты входного напряжения, Гц | 40…70** |
| Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц | 46…54 / 56…64** |
| Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, В | 183…263 |
| Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее | 0,99 |
| Питание от генератора | поддерживается |
| Номинальная выходная мощность | |
| Полная, ВА | 1000 |
| Активная, Вт | 900 |
| Номинальное выходное напряжение, В | 220 |
| Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100 %, % | ± 1 |
| Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети) | 45…55 / 56…64 |
| Частота выходного напряжения в режиме питания от АКБ («РЕЗЕРВ»), Гц | 50 ± 0,1 или 60 ± 0,1 |
| Коэффициент мощности | 0,9 |
| Номинальный ток нагрузки, А | 3,7 |
| Максимальный входной ток, А | 4,9 |
| Форма выходного напряжения | синусоидальная |
| Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более | |
| линейная нагрузка | 3 |
| нелинейная нагрузка | 5 |
| КПД при номинальной нагрузке, не менее, % | |
| режим «ОСНОВНОЙ» | 88 |
| режим «РЕЗЕРВ» | 85 |
| Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 |
| Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | |
| < 105% | длительно, без перехода в режим «БАЙПАС» |
| 105% …125% | через 60 с |
| 125% … 130% | через 30 с |
| > 130% | немедленно |
| Перегрузочные способности в режиме «РЕЗЕРВ» (отключение некритичной нагрузки SEGMENT 1) | |
| < 105% | длительно, без отключения некритичной нагрузки |
| 105% …125% | через 60 с |
| 125% … 130% | через 10 с |
| > 130% | немедленно |
| Защита от короткого замыкания | обеспечивается |
| Защита от перегрева | |
|
в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») в режиме «РЕЗЕРВ» (выключение ИБП) |
немедленно |
| Время переключения из режима «ОСНОВНОЙ» | |
| в режим «БАЙПАС», мс, не более | 6 |
| в режим «РЕЗЕРВ», мс | 0 |
| Мощность, потребляемая от сети при 100 % нагрузке и номинальном входном напряжении, не более, ВА | 1300 |
| Мощность, потребляемая изделием от сети без нагрузки при номинальном входном напряжении и полностью заряженной АКБ, ВА, не более | 130 |
| Количество выходных розеток IEC 60320 C13 | 8 |
| Количество выходных разъемов питания с батарейной поддержкой | 8 |
| Количество выходных разъемов питания без батарейной поддержки | 0 |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |
| Возможность подключения внешних батарей | да |
| Емкость одного аккумулятора (внешнего, рекомендуемая), Ач | 40—120 |
| Количество АКБ (внешних), шт. | 2 |
| Возможность замены аккумуляторной батареи пользователем | да |
| Ток заряда АКБ, А, не более | 6,0 |
| Напряжение заряда АКБ | 27,4±1% |
| Среднее время заряда АКБ до 90% емкости, час | 4 |
| Величина напряжения на клеммах АКБ, при которой происходит отключение группы розеток «SEGMENT 1» в режиме «РЕЗЕРВ» и включается сигнализация о скором разряде АКБ (ошибка 35, звуковой сигнал один раз в секунду, светодиод АКБ мигает), В | 22,9 |
| Величина напряжения на клеммах АКБ, при которой происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 22,0 |
| Наличие дисплея | да |
| Наличие функции холодного старта | да |
| Габаритные размеры ШхГхВ, не более, мм | |
| без упаковки | 440 х 325 х 88 |
| в упаковке | 560 х 475 х 210 |
| Физические размеры высоты источника бесперебойного питания при установке в телекоммуникационную стойку, U | 2 |
| Масса, НЕТТО (БРУТТО), кг, не более | 6,4 (7,6) |
| Диапазон рабочих температур, °С | 0…+40 |
| Относительная влажность воздуха (без конденсации), % | 20…90 |
| Температура хранения, °С | -25…+55 |
| Акустический шум на расстоянии 1 м, дБ, не более | 55 |
| Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 |
| Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м | 1500 |
| Содержание драгоценных металлов и камней | нет |
