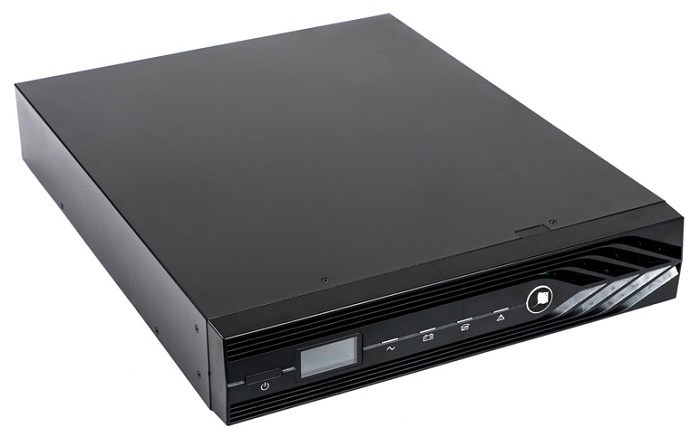

SKAT-UPS 3000-RACK-ON-6x9
Источник бесперебойного питания 220В, 3000ВА (2700 Вт) On-Line, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК дисплей. Встроенный АКБ 9Ач, 6 шт, время резерва 3 мин. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модуля DL 801. Функция удаленного аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
Производитель: БАСТИОН
- Код:
- 00057095
- Артикул
- 8756
- Базовая единица
- шт
139 340 руб.
- 220 В, 3000 ВА (2700 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК-дисплей. Встроенный АКБ 9 Ач, 6 шт, время резерва — 5 мин. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модулей DL 801 и DA 806. Функция удалённого аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
ИБП SKAT-UPS 3000-RACK-ON-6X9 предназначено для обеспечения бесперебойным питанием потребителей с номинальным напряжением питания 220 В переменного тока частотой 50 Гц. Его эксплуатируют в закрытом помещении. Представляет собой экономичный источник бесперебойного питания с функциями защиты и контроля. Изделие обеспечивает подключенные к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасенную в аккумуляторных батареях (далее по тексту - АКБ).
- стабилизированное выходное напряжение в широком диапазоне входного напряжения без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 200/208/220/230/240 В переменного тока и суммарной потребляемой мощностью до 3000 ВА;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология On-Line, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения в режиме «РЕЗЕРВ»;
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- возможность горячей замены АКБ;
- наличие шаблонов Zabbix для настройки систем мониторинга (v5.x, v6.x).
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное входное напряжение (Uном), В | 220 |
| Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С), В | |
| нижний порог перехода в режим работы от АКБ | |
| при нагрузке 0%…50% | 110 ± 5 % |
| при нагрузке 100%…50% | 176 ± 5 % |
| нижний порог возврата в режим работы от сети | |
| при нагрузке 0%…50% | 120 ± 5 % |
| при нагрузке 100%…50% | 186 ± 5 % |
| верхний порог перехода в режим работы от АКБ | |
| при нагрузке 0%…50% | 300 ± 5 % |
| при нагрузке 100%…50% | 264 ± 5 % |
| верхний порог возврата в режим работы от сети | |
| при 50% нагрузке | 290 ± 5 % |
| при 100% нагрузке | 254 ± 5 % |
| Допустимый диапазон изменения частоты входного напряжения, Гц | 40…70** |
| Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц | 46…54 / 56…64 |
| Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, В | 183…263 |
| Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее | 0,99 |
| Питание от генератора | поддерживается |
| Номинальная выходная мощность | |
| Полная, ВА | 3000 |
| Активная, Вт | 2700 |
| Номинальное выходное напряжение, В | 220 |
| Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100 %, % | ± 1 |
| Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети) | 45…55 / 56…64 |
| Частота выходного напряжения в режиме питания от АКБ («РЕЗЕРВ»), Гц | 50 ± 0,1 или 60 ± 0,1 |
| Коэффициент мощности | 0,9 |
| Номинальный ток нагрузки, А | 12,0 |
| Максимальный входной ток, А | 16,0 |
| Форма выходного напряжения | синусоидальная |
| Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более | |
| линейная нагрузка | 3 |
| нелинейная нагрузка | 5 |
| КПД при номинальной нагрузке, не менее, % | |
| режим «ОСНОВНОЙ» | 90 |
| режим «РЕЗЕРВ» | 87 |
| Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 |
| Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | |
| < 105% | длительно, без перехода в режим «БАЙПАС» |
| 105% …125% | через 60 с |
| 125% … 130% | через 30 с |
| > 130% | немедленно |
| Перегрузочные способности в режиме «РЕЗЕРВ» (отключение некритичной нагрузки SEGMENT 1) | |
| < 105% | длительно, без отключения некритичной нагрузки |
| 105% …125% | через 60 с |
| 125% … 130% | через 10 с |
| > 130% | немедленно |
| Защита от короткого замыкания | обеспечивается |
| Защита от перегрева | |
|
в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») в режиме «РЕЗЕРВ» (выключение ИБП) |
немедленно |
| Время переключения из режима «ОСНОВНОЙ» | |
| в режим «БАЙПАС», мс, не более | 4 |
| в режим «РЕЗЕРВ», мс | 0 |
| Мощность, потребляемая от сети при 100 % нагрузке и номинальном входном напряжении, не более, ВА | 3300 |
| Мощность, потребляемая изделием от сети без нагрузки при номинальном входном напряжении и полностью заряженной АКБ, ВА, не более | 260 |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |
| Рекомендуемая емкость внутренних АКБ, Ач | 9 |
| Количество АКБ, шт. | 6 |
| Ток заряда АКБ, А, не более | 1,0 |
| Напряжение заряда АКБ | 82,1 ± 1% |
| Среднее время заряда АКБ до 90 % емкости, ч | 4 |
| Величина напряжения на клеммах АКБ, при которой включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В | 66,5 |
| Величина напряжения на клеммах АКБ, при которой происходит отключение розетки SEGMENT 1 в режиме «РЕЗЕРВ», В | 64,5 |
| Величина напряжения на клеммах АКБ, при которой происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 62,3 |
| Габаритные размеры ШхГхВ, не более, мм | |
| без упаковки | 440 х 605 х 88 |
| в упаковке | 560 х 740 х 210 |
| Масса, НЕТТО (БРУТТО), кг, не более | 27,6 (30,4) |
| Диапазон рабочих температур, °С | 0…40 |
| Относительная влажность воздуха (без конденсации), % | 20…90 |
| Температура хранения, °С | минус 25…55 |
| Акустический шум на расстоянии 1 м, дБ, не более | 55 |
| Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 |
| Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м | 1500 |
| Содержание драгоценных металлов и камней | нет |
