УС-07-М4007
Взрывозащищенный источник бесперебойного питания для систем пожарной автоматики
Производитель: Эридан
- Код:
- 00057343
- Артикул
- ER023000000648-0000
- Базовая единица
- шт
147 780 руб.

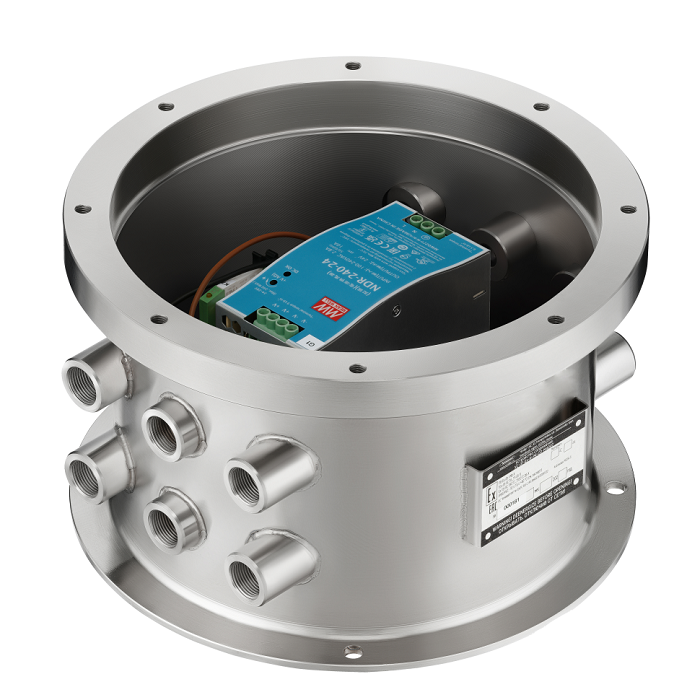

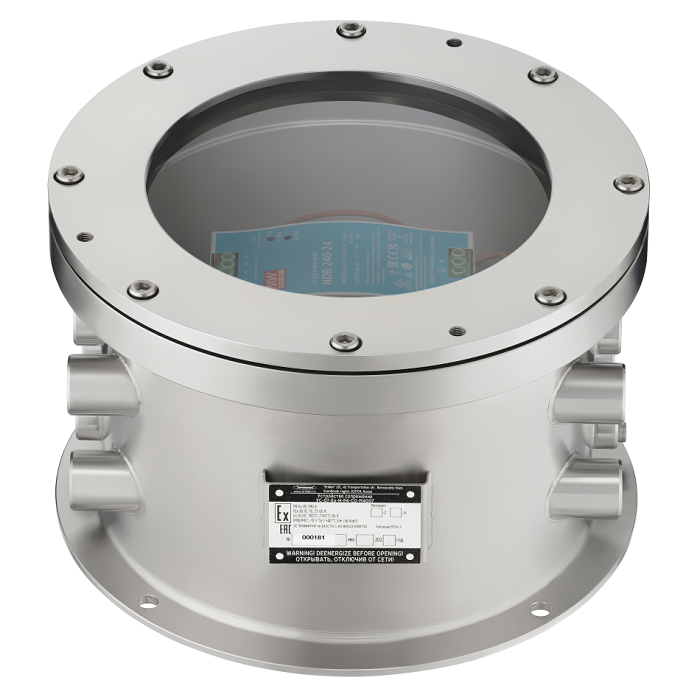

Устройство сопряжения УС-07-Ех-М4007 - взрывозащищенный источник бесперебойного питания для систем пожарной автоматики.
Предназначено для группового питания технических средств систем пожарной автоматики и других устройств напряжением 24 В постоянного тока по I категории надежности электроснабжения.
Обеспечивает:
- подключение двух независимых вводов электропитания напряжением 220 В АС;
- автоматическое переключение между вводами электропитания;
- преобразования напряжения 100-240 В переменного тока в напряжение 24 В постоянного тока для питания внешних потребителей;
- защиту от КЗ на входах и выходе с автоматическим восстановлением, а также защиту от превышения выходного напряжения;
- визуальную индикацию наличия питания на вводах и выходе, а также состояния АВР;
- передачу сигналов (сухие контакты) во внешний цепи о состоянии УС: авария АВР, наличие питания на вводах 1 и 2, выходе 24 В, ввод 1 включен, ввод 2 включен.
Технические характеристики
| Количество кабельных вводов | 12 |
| Сечение зажимаемых проводов, мм² | 2,5 |
| Номинальное входное напряжение питания, В АС | 220±15% |
| Количество вводов электропитания АС | 2 |
| Максимальный постоянный выходной, А DС, не более | 10 |
| Диапазон выходного напряжения, В DC | 24-28 |
| Пульсации выходного напряжения (пик-пик) при номинальном токе нагрузки, не более, мВ | 24-28 |
| Количество перекидных контактов для выдачи внешних сигналов | 7 |
| Максимальный коммутируемый ток одного выхода, А АС/DC | 6 |
| Температура эксплуатации, ℃ | -10...+40 |
| Относительная влажность при 25℃, % | 100 |
| Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред: | |
| – рудничное взрывозащищенное оборудование (только в корпусе из нержавеющей стали) | РВ Ex db I Mb X |
| – оборудование для взрывоопасных пылевых сред | Ex tb IIIС T800…T1000C Db Х |
| – оборудование для взрывоопасных газовых сред | 1Еx db IIC T6…T5 Gb X |
| Масса, кг, не более | 20 |
| Габаритные размеры, мм, не более | 285х285х190 |
| Максимальные внутренние размеры (Диаметр х Глубина): | |
| – объем оболочки, см3 | 6952 |
| – размеры без окна, мм | 230х170 |
| – размеры с окном, мм | 230х150 |
| Режим работы УС - круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
