УС-07-М1102

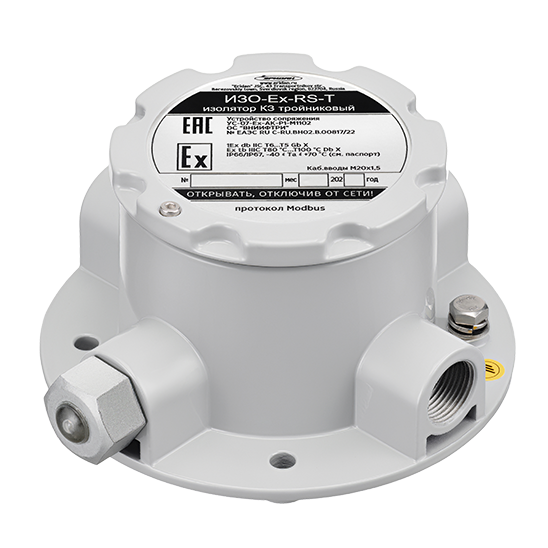

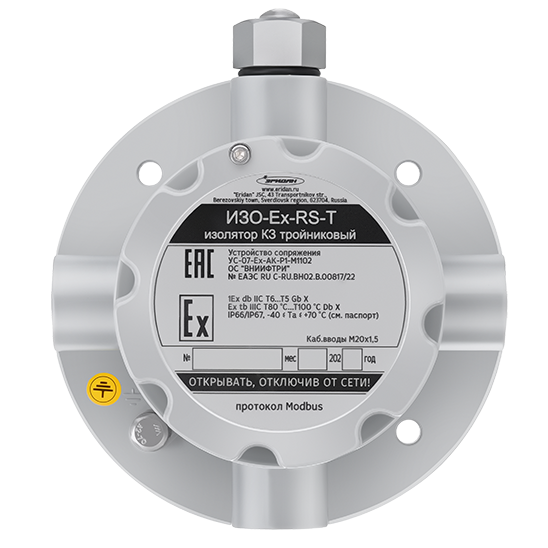

Взрывозащищенный Изолятор короткого замыкания тройниковый Modbus RTU (ИЗО-Ex-RS-T), (по умолчанию ток срабатывания (-3) 3 А)
Производитель: Эридан
- Код:
- 00057347
- Артикул
- ER023000000007-0000
- Базовая единица
- шт
36 156 руб.

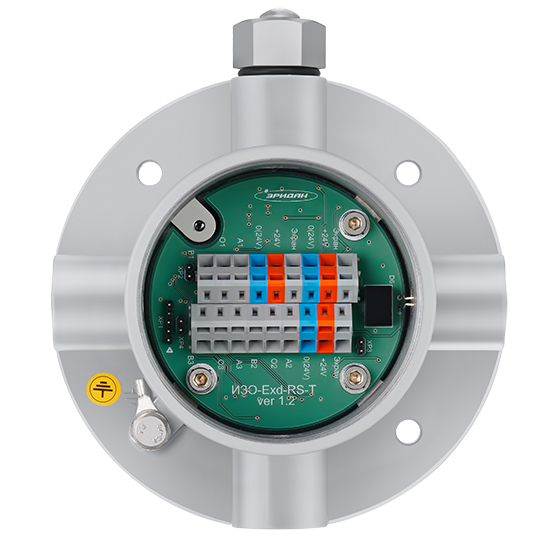

ИЗО-EX-RS-Т (устройство сопряжения УС-07-М1102) - тройниковый изолятор короткого замыкания и разветвитель линий связи Modbus RTU и питания 24в DC с функцией повторения интерфейса предназначено для:
- работы в составе четырехпроводной адресной линии связи (далее – АЛС) RS-485 с протоколом Modbus RTU;
- изолирования короткозамкнутых участков линии интерфейса и электропитания с последующим автоматическим восстановлением после устранения короткого замыкания;
- разветвления четырехпроводной АЛС;
- повторения принимаемого сигнала RS-485.
Защита от КЗ по линии интерфейса осуществляется только в момент приема данных с любой исправной линии.
Защита от КЗ по линии электропитания имеет несколько порогов срабатывания, выбираемых в зависимости от номинального тока, протекающего в линии.
Повторение принимаемого сигнала RS-485
Технические характеристики
| Количество кабельных вводов | 3 |
| Сечение зажимаемых проводов, мм² | 2,5 |
| Напряжение в линии электропитания, В DС | 18-36 |
| Ток потребления от линии электропитания в дежурном режиме, мА, не более | 23 |
| Ток потребления от линии электропитания в режиме КЗ, мА, не более | 26 |
| Время срабатывания изолятора КЗ по линии 24В, мс, не более | 200 |
| Время срабатывания изолятора КЗ по линии Modbus RTU, мкс | 1 |
| Пороговый ток срабатывания изолятора КЗ по линии 24 В, А, не более | 1-10 |
| Поддерживаемая скорость передачи данных, кбод/с | 1-512 |
| Задержка передачи, мкс | 1 |
| Температура эксплуатации для температурного класса Т6, ℃ | -60...+60 |
| для температурного класса Т5, ℃ | -60...+70 |
| Относительная влажность при 25℃, % | 100 |
| Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред: | |
| – оборудование для взрывоопасных пылевых сред | Ex tb IIIС T800…T1000C Db Х |
| – оборудование для взрывоопасных газовых сред | 1Еx db IIC T6…T5 Gb X |
| Масса, кг, не более | 2 |
| Габаритные размеры, мм, не более | 150х130х70 |
| Максимальные внутренние размеры (Диаметр х Глубина): | |
| – объем оболочки, см3 | 268 |
| – размеры, мм | 78х60 |
| Режим работы УС - круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
