УС-07-М1150

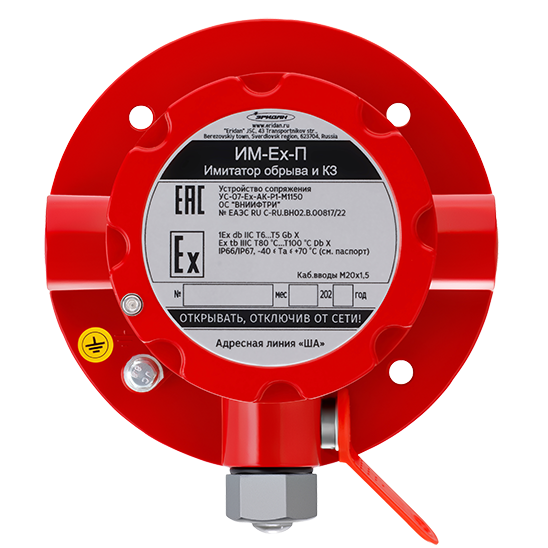

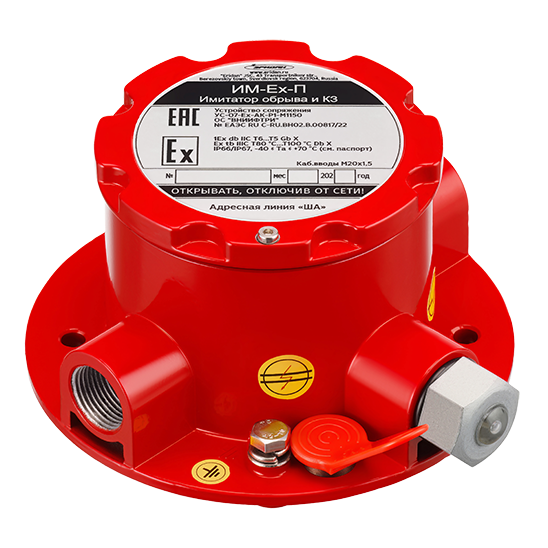

ИМ-EХ-П предназначен для проверки исправности функций контроля обрыва и защиты от короткого замыкания линий связи во взрывоопасных зонах в соответствии с требованиями п. 4.14 и п. 2 таблицы 1 ГОСТ Р 59638-2021.

Предназначен для работы в четырехпроводных линиях связи (интерфейс и электропитание 24 В DC, модификация M1150-2, два свободных кабельных ввода), либо двухпроводных линиях связи, но с подключением отдельной линии электропитания 24 В DC (модификация M1150-3, три свободных кабельных ввода).

Выполняет следующие функции:

• имитация обрыва АЛС;
• имитация короткого замыкания в АЛС;
• индикация состояния (обрыв – постоянное свечение светодиода зеленым цветом, КЗ – красным, дежурный режим – индикация отсутствует).

Устройство неадресное и может работать в адресных линиях связи Диалог Pro, Smartec, Болид, Rubezh, Modbus RTU и других, совместимых но электрическим параметрам линии, указанным в таблице ниже.

Принцип работы. При поднесении постоянного магнита (находится в комплекте) к корпусу устройства в обозначенной точке размещения геркона происходит его замыкание и инициация срабатывания контактных групп реле, которые имитируют короткое замыкание на выходе АЛС от клеммной колодки XT1, т.е. слева от имитатора. Индикатор состояния загорается красным цветом. Далее магнит убирается и реле возвращается в исходное состояние. Индикатор гаснет. Обрыв имитируется аналогично при поднесении постоянного магнита к корпусу устройства в другой обозначенной точке. При имитации обрыва индикатор загорается зеленым цветом.

Технические характеристики
