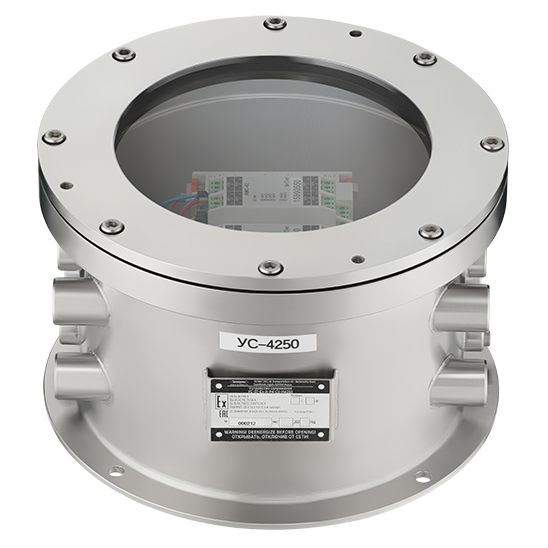

УС-07-М4250
Взрывозащищенный Адресный модуль управления с преобразователем напряжения
Производитель: Эридан
- Код:
- 00057351
- Артикул
- ER023000000665-0000
- Базовая единица
- шт
161 682 руб.

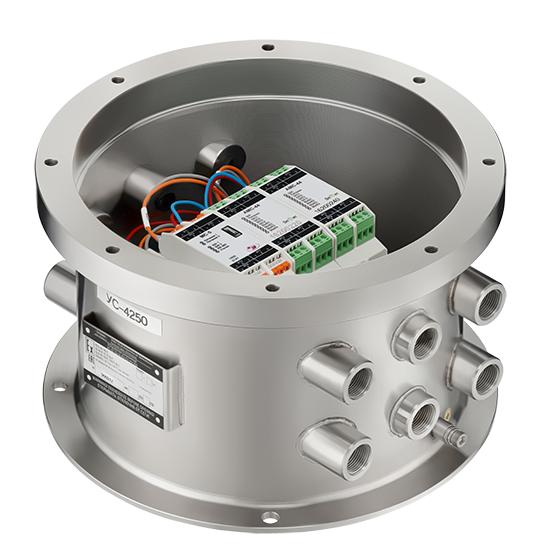

Устройство сопряжения в модификации УС-07-M4250 представляет собой адресный модуль управления с преобразователем напряжения во взрывозащищенном корпусе.
Предназначено для:
- работы в составе адресной линии связи (АЛС) «ША» ППКиУП «Vesta 01F» или модуля сопряжения МС-5, входящего в состав ППКиУП, построенных на базе программируемых логических контроллеров;
- управления исполнительными механизмами (оповещателями, запорно-пусковыми устройствами, электромагнитными клапанами и т.п.) по 4 выходам;
- подключения до 8 шлейфов с НР- или НЗ извещателями (датчиками);
- контроля линий управления и шлейфов на обрыв и короткое замыкание.
Применяется совместно с ППКиУП «Vesta 01F» или модулями сопряжения МС-5, входящими в состав ППКиУП, построенных на базе программируемых логических контроллеров. Применяется как компонент блочно-модульного ППКУП (адресный модуль управления с преобразователем напряжения) для построения распределенных систем и установок пожарной сигнализации, оповещения о пожаре и управления эвакуацией, пожаротушения и дымоудаления.
Технические характеристики
| Количество кабельных вводов | 6 |
| Сечение зажимаемых проводов, мм² | 2,5 |
| Максимальный переменный входной ток, А АС, не более | 0,2 |
| Диапазон напряжения переменного тока, В АС | 110-240 |
| Максимальный ток потребления УС при напряжении питания 100 / 120 / 230 В АС, А, не более | 0,46 / 0,37 / 0,2 |
| Количество контролируемых выходов (DO) | 2 |
| Коммутируемое напряжение постоянного тока, В DС, не более | 24 |
| Максимальный коммутируемый ток на оба выхода, А DС, не более | 1 |
| Максимальный ток нагрузки выхода в дежурном режиме, А DС, не более | 0,02 |
| Количество безадресных шлейфов сигнализации (DI) | 2 |
| Номинальное напряжение в шлейфе сигнализации, В DС, не более | 24 |
| Тип интерфейса | RS-485 |
| Тип протокола | Modbus RTU |
| Скорость обмена (по умолчанию), бит/с | 9600 |
| Бит четности (по умолчанию) | нет |
| Количество стоп-битов по умолчанию | 1 |
| Температура эксплуатации, ℃ | -20...+55 |
| Относительная влажность при 25℃, % | 100 |
| Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред: | |
| – оборудование для взрывоопасных пылевых сред | Ex tb IIIС T800…T1000C Db Х |
| – оборудование для взрывоопасных газовых сред | 1Еx db IIC T6…T5 Gb X |
| Масса, кг, не более | 3,5 |
| Габаритные размеры, мм, не более | 190х190х125 |
| Максимальные внутренние размеры (Диаметр х Глубина): | |
| – объем оболочки, см3 | 1475 |
| – размеры без окна, мм | 130х105 |
| – размеры с окном, мм | 130х88 |
| Режим работы УС - круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
