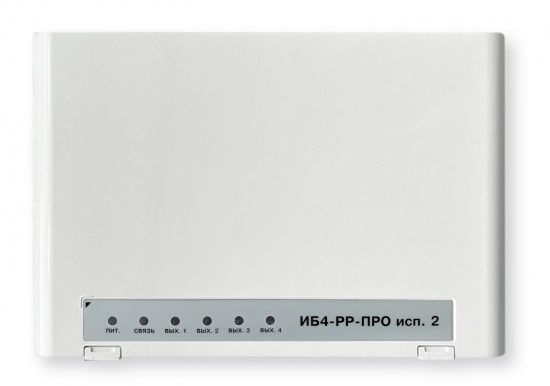

ИБ4-РР-ПРО исп.2
Исполнительный блок радиоканальный для управления устройствами пожарной автоматики с встроенным ретранслятором сигналов радиосети Стрелец-ПРО; четыре релейных выхода с контролем целостности линии нагрузки, U-коммут.9…27 В, I-коммут.1 А, выходы могут быть запрограммированы как входы; вход внешней неисправности; U-пит.9…28 В, I-потр.65 мА (max), встроенный резервный источник питания АКБ Li-Ion 3.7 В; 2.6 Ач; IP41, t-раб.-20…+55°C, 210х143х38 мм
Производитель: Аргус Спектр
- Код:
- 00057385
- Базовая единица
- шт
Исполнительный блок радиоканальный для управления устройствами пожарной автоматики
Исполнительный блок, работающий в радиосети "Стрелец-ПРО", предназначенный для управления устройствами пожарной автоматики.
ИБ4-РР-ПРО исп. 2 в отличие от ИБ4-РР-ПРО оснащён 4 выходами типа "открытый коллектор" с контролем линии на обрыв и короткое замыкание, которые подходят для управления устройствами с напряжением питания = 9 – 28 В (напряжение на выходе зависит от напряжения питания ИБ4-РР-ПРО исп. 2). Выходы также возможно запрограммировать как входы с контролем по сопротивлению.
- 4 выхода "открытый коллектор" с контролем целостности линии
- Параметры выходов: 1 А, =9 – 28 В Возможность запрограммировать выходы как входы с контролем по сопротивлению
- Программируемый вход (ШС)
- Встроенный ретранслятор сигналов радиосети Стрелец-ПРО
- Встроенный аккумулятор
- Колодки для подключения выносных антенн
Устройство совместимо с контроллерами: Панель-3-ПРО, Панель-2-ПРО, Панель-1-ПРО.
Активация выходов осуществляется только при наличии внешнего питания. При питании от встроенной АКБ напряжение на выходах отсутствует.
Технические характеристики
| Напряжение выхода "открытый коллектор" | до 28 В (соответствует напряжению питания устройства) |
| Максимальный ток выхода "ОК" | 1 А |
| Параметры контроля линии до нагрузки (норма / неисправность) | 1 – 20 кОм / 200 Ом и менее или 40 кОм и более |
| Дальность связи с ПКУ и другими РР (открытое пространство) | 2 000 м |
| Дальность связи с дочерними устройствами (открытое пространство) | 1 200 м |
| Диапазон рабочих частот (литера А) | 866 – 868 МГц |
| Диапазон рабочих частот (литера С) | 864 – 865; 868.0 – 868.2; 868.7 – 869.2 МГц |
| Количество рабочих частотных каналов | 6 |
| Излучаемая мощность, не более | 25 мВт |
| Напряжение питания | = 9 – 28 В |
| Ток потребления при внешнем питании 12 / 24 В, не более | 65 / 40 мА |
| Тип резервного источника питания | ICR18650 |
| Номинальное рабочее напряжение резервного источника питания | 3.7 В |
| Ёмкость резервного источника питания | 2.6 Ач |
| Ток потребления от АКБ, не более | 55 мА |
| Степень защиты корпуса | IP41 |
| Габаритные размеры и масса | 210 х 143 х 38 мм, не более 0,45 кг |
| Диапазон рабочих температур | от –30 до +55 °С |
