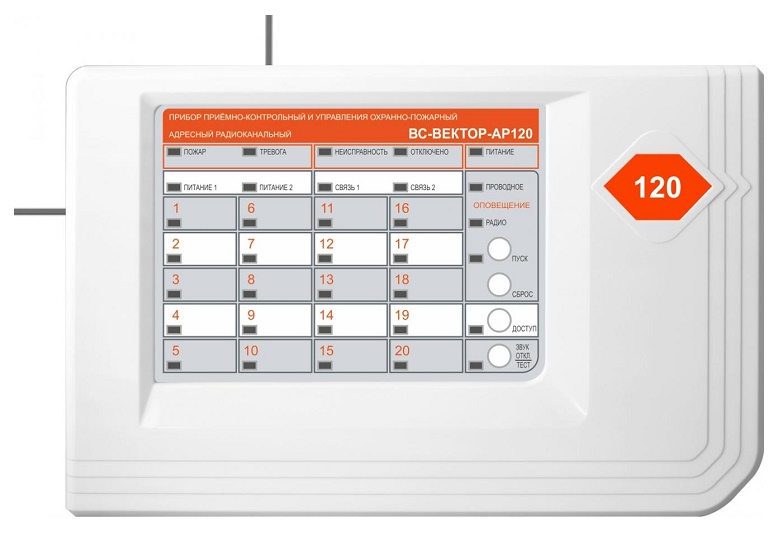

ВС-ВЕКТОР-АР120 КП
Прибор приёмно-контрольный и управления охранно-пожарный адресный радиоканальный
Производитель: ВЕРСЕТ
- Код:
- 00057389
- Артикул
- ЦБ000008263
- Базовая единица
- шт
7 949 руб.
Прибор приемно-контрольный и управления охранно-пожарный адресный радиоканальный
Назначение
Предназначен для обеспечения защиты охраняемого объекта от пожара и несанкционированного проникновения. Работает как автономно, так и совместно с пультовой системой, системой передачи извещений ВЕТТА-2020. Прибор «ВС-ВЕКТОР-АР120 КП» входит в семейство радиоканальных приемно-контрольных приборов ВС-ВЕКТОР-АР.
Особенности
- Прибор работает с 64 радиоканальными извещателями и оповещателями, радиоканальными тревожными и сигнальными кнопками (радиоканальные устройства). Общее количество радиоканальных оповещателей, подключаемых к прибору – до 24.
- Прибор имеет 20 адресных зон охраны, каждой зоне соответствует индикатор ее состояния. За каждой зоной могут быть закреплены один или более радиоканальных извещателей. Возможно закрепление за одной зоной охранных и пожарных извещателей, что дает возможность комплексной охраны зон. Прибор имеет одну зону беспроводного оповещения, за которой закрепляются все радиоканальные оповещатели.
- Взаимодействие прибора с радиоканальными устройствами обеспечивается с помощью обмена данными по радиоканалу на частоте 433 МГц.
- В приборе реализована двухсторонняя связь с радиоканальными устройствами по двум независимым каналам приема-передачи. Высокая помехозащищенность радиоканала достигнута возможностью выбора рабочих частот прибора из 16 частотных литер. Передача данных выполняется с помощью зашифрованных сообщений.
- Мощность радиосигнала не превышает 10 мВт, не требуется разрешение и регистрация.
- Дальность передачи данных по радиоканалу между прибором и радиоканальными устройствами — до 600 метров на открытой местности.
- Возможность подключения к прибору проводного светового и звукового оповещателя. Световой оповещатель индицирует постановку прибора на охрану.
- Наличие интерфейса RS-485 для работы с пультовой системой ВЕТТА – 2020 или подключения устройства регистрации событий.
- Управление прибором выполняется радиобрелками, радиоканальными кодонаборными панелями и ключами ТМ. Брелки и ключи могут управлять одной или несколькими зонами — разделами. Возможно управление с пульта системы ВЕТТА-2020.
- Прибор ведет электронный журнал событий. При автономной работе прибора журнал доступен с помощью компьютерной программы и устройства регистрации событий (УРС), а при работе в составе системы ВЕТТА-2020 — с помощью средств пульта.
- У прибора простой и удобный интерфейс для пользователя, настройка прибора не вызывает затруднений. Для настройки приборов «ВС-ВЕКТОР-АР120 КП», выпускаемых с 2025 года, может использоваться программа-конфигуратор.
Технические характеристики
| Количество адресных зон охраны | 20 |
| Общее количество радиоканальных извещателей различных типов, радиоканальных оповещателей различных типов, радиоканальных тревожных и сигнальных кнопок на один прибор, не более, шт. | 64 |
| Максимальное количество радиоканальных оповещателей на один прибор, шт. | 24 |
| Общее количество электронных ключей ТМ, радиоканальных устройств управления (брелков «Б4-Р», кодов кодонаборных панелей «ПОРТАЛ-Р») на один прибор, не более, шт. | 128 |
| Максимальная дальность связи радиоустройств с прибором на открытой местности, м | до 600 |
| Количество интерфейсов RS-485, шт. | 1 |
| Максимальная длина линии связи RS485 при площади сечения проводов 0,2 мм2, м | до 1000 |
| Количество событий, сохраняемых в журнале событий прибора, шт. | 10000 |
| Количество реле прибора | 4 |
|
Параметры реле 1, реле 2: коммутируемое напряжение переменного тока, не более, В коммутируемое напряжение постоянного тока, не более, В коммутируемый ток, не более, А |
250 24 3 |
|
Параметры реле 3, реле 4: коммутируемое напряжение постоянного тока, не более, В коммутируемый ток, не более, А |
100 0,1 |
| Количество вводов питания КП, УРС, шт. | 2 |
| Напряжение питания прибора, В | от 10,5 до 15 |
| Ток, потребляемый прибором в рабочем режиме, без учета потребления внешними проводными оповещателями, не более, мА | 100 |
| Потребляемый ток УРС от ввода питания при отсутствии внешних потребителей, не более, мА | 300 |
| Усредненный ток потребления УРС в дежурном режиме, в ре-жиме тревоги, мА | 140 |
| Суммарный ток по выходам «-ЛАМПА», «-ЗВУК», не более, А | 0,2 |
| Диапазон рабочих температур, °C | от -30 до +55 |
| Степень защиты от воздействия окружающей среды | IP40 |
| Масса, не более, кг | 0,5 |
| Габаритные размеры, не более, мм | 255х165х40 |
| Срок службы, лет | 10 |
