MI-CS21-016-010

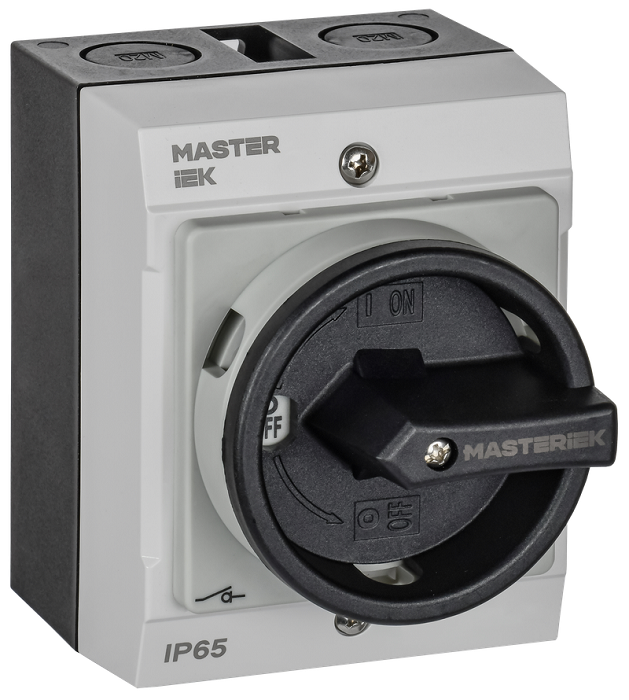

Переключатель кулачковый в боксе закрытая рукоятка 16А сх. 10 MASTER IEK
Производитель: IEK
- Код:
- 00057534
- Артикул
- MI-CS21-016-010
- Базовая единица
- шт
2 291.50 руб.
Переключатель кулачковый в боксе закрытая рукоятка 16А схема 10
- Обозначение положений IEK_V0000155
- Количество полюсов 3
- Номин тепловой ток Ith, А 16
- Конструктивное исполнение В корпусе
- Тип элемента управления Поворотная позиционная ручка (с фиксацией)
Представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
- Высокая механическая и электрическая износостойкость.
- Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
- Защита клемм от прикосновения.
- Адаптер для монтажа на DIN-рейку в комплекте.
- Широкий диапазон рабочих температур.
Технические характеристики
| Обозначение положений | IEK_V0000155 |
| Количество полюсов | 3 |
| Номин тепловой ток Ith, А | 16 |
| Конструктивное исполнение | В корпусе |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Степень защиты - IP | IP65 |
| С нейтральной позицией - ОТКЛ | Да |
| Размер передней панели | Прочее |
| Ток предохранителя qG, А | 20 |
| Степень защиты - IP передняя сторона | IP65 |
| Номин рабочий ток Ie при АС-23 400 В, А | 13 |
| Цвет | EV000206 |
| Номин рабочий ток Ie при АС-21 АС-22 230 В, А | 16 |
| Сечение многожильного гибкого провода, мм² | 1…2,5 |
| Подходит для установки в распредел платы | Нет |
| Электр износостойкость, млн циклов | 0,0015 |
| Номин рабочий ток Ie при АС-21 АС-22 400 В, А | 16 |
| Тип изделия/компонента | Кулачковый переключатель |
| Номин рабочий ток Ie при АС-23 230 В, А | 13 |
| Номин напряжение постоян тока - DC, В | 24; 48; 110; 220 |
| Пригоден в качестве главного выключателя | Да |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Номин рабочий ток Ie при АС-2 400 В, А | 11 |
| Подходит для монтажа на передней стенке | Нет |
| Номин мощность при AC-23 230 В, кВт | 4 |
| Температура эксплуатации, °C | -5…40 |
| Номин продолжительный ток Iu, А | 16.0 |
| Номин мощность при AC-23 400 В, кВт | 7 |
| С возвратом в нейтральное положение | Нет |
| Подходит для промежуточного монтажа | Да |
| Функции переключателя | Многоступенчатый переключатель |
| Степень защиты - IP сторона контактов | EV006404 |
| Номин рабочий ток Ie при АС-3 230 В, А | 3,5 |
| Номин напряжение изоляции Ui, В | 690 |
| Номин мощность при AC-3 400 В, кВт | 5 |
| С блоком управления | Нет |
| Номин раб напряжение AC контактов, В | 230; 400; 690 |
| Номин условный ток короткого замыкания Icn, А | 6 |
| Номин напряжение, В | 690 |
| Номинальная способность к присоединению, мм² | 2,5 |
| Фиксация положения переключателя | Да |
| Мех износостойкость, млн циклов | 0,3 |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220 |
| Степень защиты - IP в оболочке | IP65 |
| В сборе в корпусе | Да |
| Конструкция прибора | Устройство наруж. монтажа |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Номин рабочий ток Ie при АС-2 230 В, А | 11 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Номин рабочий ток Ie при АС-3 400 В, А | 3,5 |
| Модульное исполнение | Нет |
| Пригоден в качестве сервисного выкл-ля | Да |
| Номин рабочий ток Ie при АС-4 230 В, А | 5 |
| Кол-во позиций переключения | 2 |
| Тип выключателя | Переключатель ВКЛ/ОТКЛ |
| Подходит для напольного монтажа | Нет |
| Номин рабочий ток Ie при АС-4 400 В, А | 4 |
| Номин мощность при AC-3 230 В, кВт | 3 |
