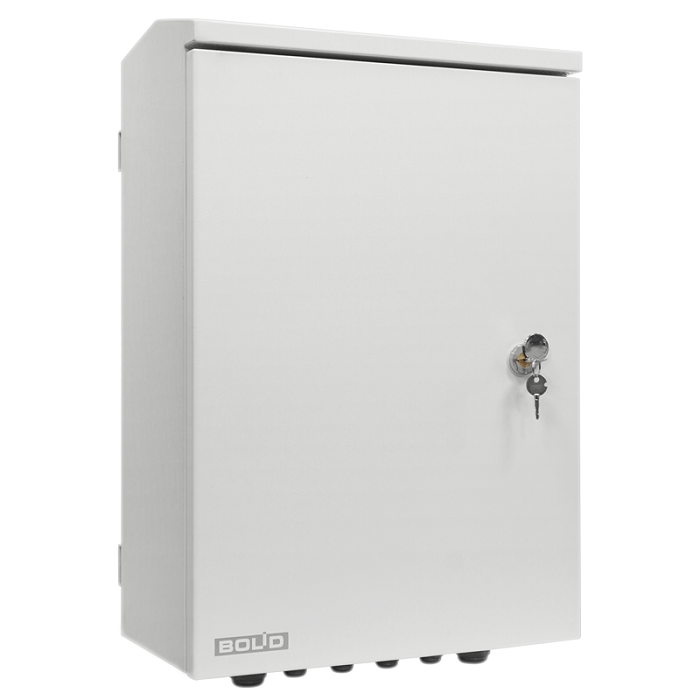

ШКУ-01 (Болид)

Шкаф коммутационный уличный, оснащен системой поддержания микроклимата, грозозащитой. Обеспечивает установку коммутаторов серии Bolid SW, резервирование питания по PoE от аккумуляторов. Укомплектован оптическим кроссом

Производитель: Болид

Код:
00057539
Артикул
2-114-810-961
Базовая единица
шт
52 911 руб.

ШКУ-01 предназначен для установки телекоммуникационного и прочего электротехнического оборудования. Обеспечивает защиту установленного внутрь оборудования от воздействия окружающей среды и несанкционированного доступа. Представляет собой герметичный металлический шкаф обеспечивающий возможность размещения оборудования систем видеонаблюдения.

  • Класс защиты IP65
  • Температурный диапазон от минус 65 до +40 °С
  • Оцинкованный стальной корпус
  • Двухскатная крыша, обеспечивающая быстрый сход осадков
  • Козырек, препятствующий попаданию влаги внутрь

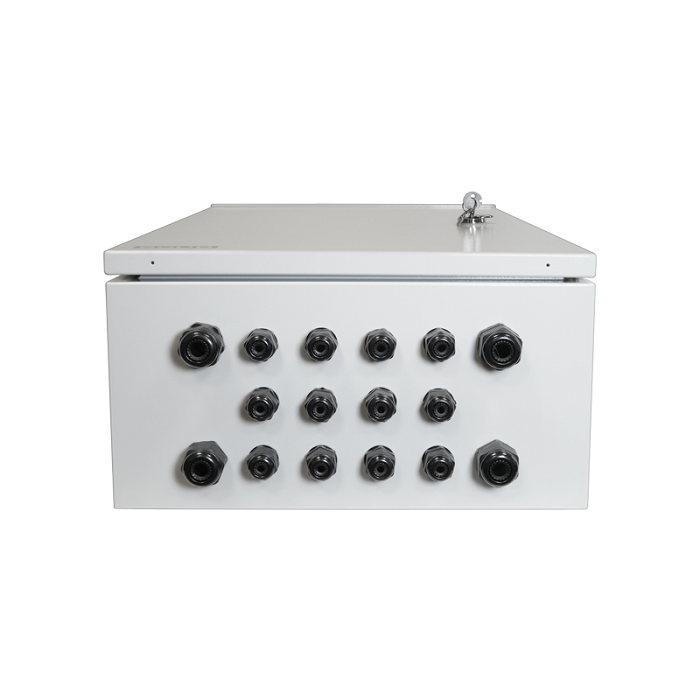

  • 16 герметичных кабельных вводов с заглушками
  • Полка для установки аккумуляторных батарей
  • Богатый комплект ЗИП (Крепления на стену, на столб; патч-корды RG-45, патч-корды SC-LC)

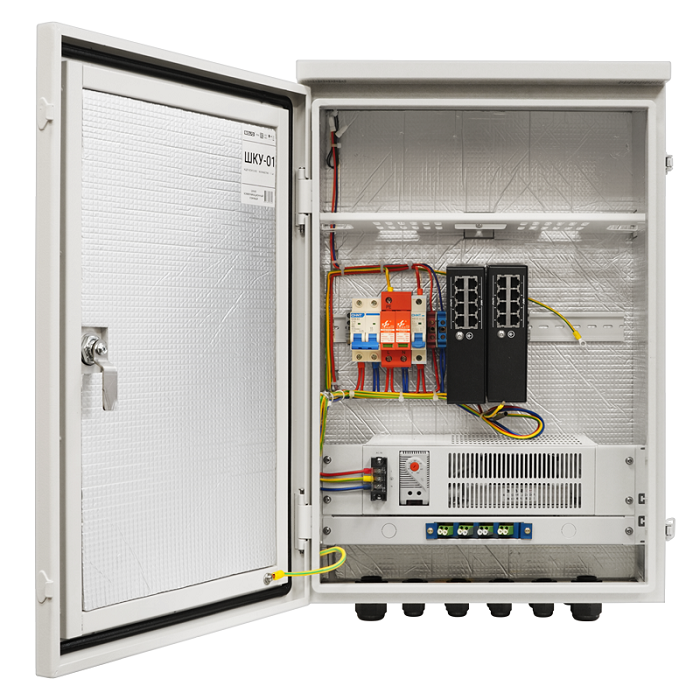

Внутри шкафа установлены:

  • Общий автоматический выключатель (10 А)
  • Индивидуальный автоматический выключатель для защиты вентилятора (1 А)
  • Устройство грозозащиты 230 В
  • Устройство грозозащиты линий PoE на 8 выходов (два устройства по четыре выхода в каждом)
  • Оптический кросс (сплайс кассета, пигтейлы, гильзы, розетки LC)
  • Нагреватель, вентилятор

Выведены провода заземления для подключения любого коммутатора Bolid SW, имеющего крепление на DIN-рейку или аналогичного.

Выведены провода для подключения источника питания МИП-48 исп.100 или аналогичного.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Характеристики источника питания: при использовании МИП-48 исп.100
Количество входов питания 1
Напряжение сети 187…264 В
Выходное напряжение постоянного тока: (13,6±0,6) В
(13,5…9,5) В
Резервный источник питания - аккумуляторные батареи серии «Болид» АБ 1207С или АБ 1207М или аналогичные, 12 В 4 шт
Характеристики нагревателя:
Номинальное напряжение питания 230 В
Номинальная мощность 200 Вт
Наличие встроенного вентилятора в обогревательную систему +
Характеристики устройства грозозащиты PoE:
Номинальное напряжение 230 В
Максимальное рабочее напряжение 385 В
Номинальный ток разряда (8/20мкс) 20000 А
Максимальный ток разряда (8/20мкс) 40000 А
Уровень напряжения защиты 1800 В
Время срабатывания не более 25 нс
Характеристики вентилятора:
Потребляемый ток 0,07 А
Потребляемая мощность 14 Вт
Скорость вращения вентилятора 2500 - 3000 ± 10 % об/мин
Воздушный поток вентилятора 22 - 27 ± 10 % ф3/мин
Уровень шума 25 - 30 дБ
Масса вентилятора 230 г
Габаритные размеры вентилятора 80х80х25 мм
Общие сведения:
Количество гермовводов 25мм / 20мм 4 / 12 шт
Толщина стального оцинкованного корпуса 1,2 мм
Степень защиты оболочки по ГОСТ 14254-2015 IP65
Диапазон рабочих температур от минус 65 до +40 °С
Относительная влажность воздуха при температуре +25°C 100 %
Масса ШКУ-01со встроенными АБ не более 30 кг
Габаритные размеры ШКУ-01 600х400х220 мм
Тип монтажа настенный, навесной
