Elsys-MB-NET II-2A-ТП

Коммуникационный контроллер. Подключение линии RS-485 к Ethernet

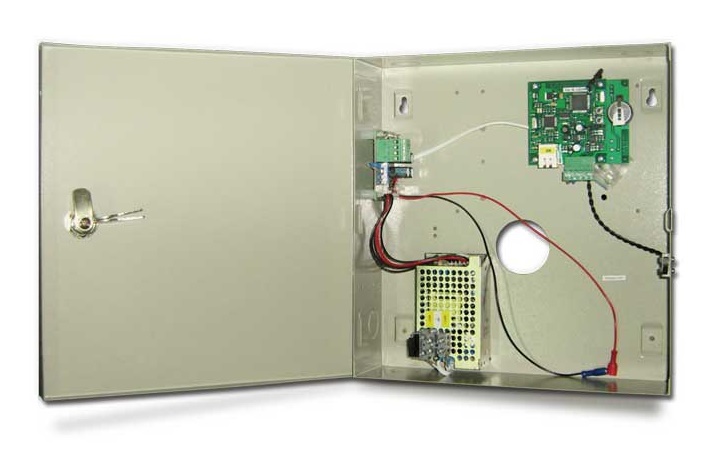

Предназначен для подключения к серверу СКУД Elsys по сети Ethernet до 63 контроллеров доступа, объединенных линией RS-485, и управления одной сетевой группой контроллеров Elsys-MB с интерфейсными модулями Elsys-IP. КСК выполнен в металлическом корпусе со встроенным резервированным источником питания и функционально не отличается от КСК Elsys-MB-Net.

Функциональные возможности

• обмен информацией между сервером оборудования и контроллерами доступа Elsys-MB, подключенными к КСК, для мониторинга событий и управления системой;
• обмен информацией между контроллерами доступа Elsys-MB, подключенными к разным КСК;
• обмен информацией между контроллерами доступа Elsys-MB, оснащёнными интерфейсными модулями Elsys-IP и входящими в различные сетевые группы, для аппаратной реализации функции «глобальный антипассбэк» и для обеспечения межконтроллерных взаимодействий.

КСК оснащён интерфейсами RS-485 и Ethernet 10/100 MBit. По двухпроводному интерфейсу RS-485 к КСК подключаются контроллеры доступа, а по интерфейсу Ethernet КСК включается в локальную вычислительную сеть.

Непосредственно к КСК можно подключить до 32 контроллеров доступа Elsys-MB. При большем числе контроллеров в линии связи (до 63), в середине линии требуется установка повторителя, например Elsys-RC-232/485.

Для обмена данными с сервером оборудования используется протокол TCP/IP, при этом КСК является TCP-сервером, а компьютер является TCP-клиентом. Для обмена информацией с другими КСК и контроллерами доступа с IP-модулями используется протокол UDP.

Каждый сетевой контроллер имеет уникальный аппаратный MAC-адрес, являющийся его идентификатором в сети Ethernet. MAC-адрес задаётся при изготовлении изделия и не изменяется в процессе эксплуатации.

При настройке КСК задаются IP-адрес, маска подсети и адрес шлюза. Настройка выполняется средствами драйвера АПК «Бастион-Elsys».

Технические характеристики
