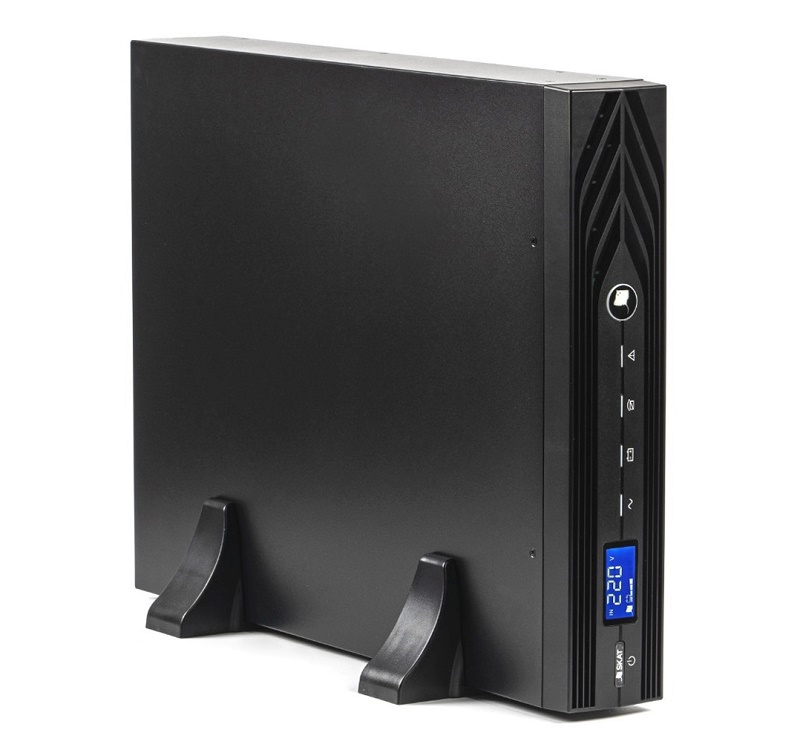

SKAT-UPS 3000-RACK-ON
Источник бесперебойного питания 220В, 3000ВА (2700 Вт) On-Line, синусоидальная форма выходного напряжения, внешние 6 шт от 40 до 120 Ач, возможность подключения внешних батарейных блоков SKAT BC. Ток заряда АКБ - 6 А, Выходные разъёмы: Schuko - 2 шт, IEC C19 - 1шт
Производитель: БАСТИОН
- Код:
- 00057842
- Артикул
- 9908
- Базовая единица
- шт
126 300 руб.
- Топология: ONLINE, 220 В
- Мощность: 3000 ВА / 2700 Вт
- АКБ: внешние 6 шт от 40 до 120 Ач, возможность подключения внешних батарейных блоков SKAT BC
- Ток заряда АКБ: до 6 А
- Выходные разъёмы: Schuko - 2 шт, IEC C19 - 1шт
- Универсальный корпус RACK/TOWER, высота 2U, LED-дисплей
- EPO, SNMP-слот, RS-232, USB, порт для платы релейного интерфейса
- Расширенная гарантия
SKAT-UPS 3000-RACK-ON предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот.
Особенности SKAT-UPS 3000-RACK-ON
- стабилизированное выходное напряжение в широком диапазоне входного напряжения без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 3000 ВА;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- длительный автономный режим;
- возможность горячей замены АКБ;
- наличие шаблонов Zabbix для настройки систем мониторинга (v5.x, v6.x).
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное входное напряжение (Uном), В | 220 |
| Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С), В | |
|
нижний порог перехода в режим работы от АКБ при нагрузке 0%…50% при нагрузке 100%…50% |
110 ± 5 % 176 ± 5 % |
|
нижний порог возврата в режим работы от сети при нагрузке 0%…50% при нагрузке 100%…50% |
120 ± 5 % 186 ± 5 % |
|
верхний порог перехода в режим работы от АКБ при нагрузке 0%…50% при нагрузке 100%…50% |
300 ± 5 % 264 ± 5 % |
|
верхний порог возврата в режим работы от сети при 50% нагрузке при 100% нагрузке |
290 ± 5 % 254 ± 5 % |
| Допустимый диапазон изменения частоты входного напряжения, Гц | 40…70** |
| Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц | 46…54 / 56…64** |
| Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, В | 183…263 |
| Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее | 0,99 |
| Питание от генератора | поддерживается |
|
Номинальная выходная мощность Полная, ВА Активная, Вт |
3000* 2700* |
| Номинальное выходное напряжение, В | 220 |
| Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100 %, % | ± 1 |
| Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети) | 45…55 / 56…64 |
| Частота выходного напряжения в режиме питания от АКБ («РЕЗЕРВ»), Гц | 50 ± 0,1 или 60 ± 0,1 |
| Коэффициент мощности | 0,9 |
| Номинальный ток нагрузки, А | 12 |
| Максимальный входной ток, А | 16,0 |
| Форма выходного напряжения | синусоидальная |
|
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более линейная нагрузка нелинейная нагрузка |
3 5 |
|
КПД при номинальной нагрузке, не менее, % режим «ОСНОВНОЙ» режим «РЕЗЕРВ» |
89 84 |
| Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 |
|
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») < 105% 105% …125% 125% … 130% > 130% |
длительно, без перехода в режим «БАЙПАС» через 60 с через 30 с немедленно |
|
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение некритичной нагрузки SEGMENT 1) < 105% 105% …125% 125% … 130% > 130% |
длительно, без отключения некритичной нагрузки через 60 с через 10 с немедленно |
| Защита от короткого замыкания | обеспечивается |
|
Защита от перегрева в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») в режиме «РЕЗЕРВ» (выключение ИБП) |
немедленно |
|
Время переключения из режима «ОСНОВНОЙ» в режим «БАЙПАС», мс, не более в режим «РЕЗЕРВ», мс |
4,0 0 |
| Мощность, потребляемая от сети при 100 % нагрузке и номинальном входном напряжении, не более, ВА | 3300 |
| Мощность, потребляемая изделием от сети без нагрузки при номинальном входном напряжении и полностью заряженной АКБ, ВА, не более | 200 |
| Количество выходных розеток Schuko | 2 |
| Количество выходных розеток IEC 60320 C19 | 1 |
| Количество выходных разъемов питания с батарейной поддержкой | 3 |
| Количество выходных разъемов питания без батарейной поддержки | 0 |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |
| Возможность подключения внешних батарей | да |
| Емкость одного аккумулятора (внешнего, рекомендуемая), Ач | 40—200** |
| Количество АКБ (внешних), шт. | 6 |
| Возможность замены аккумуляторной батареи пользователем | да |
| Ток заряда АКБ, А, не более | 6,0 |
| Напряжение заряда АКБ | 82,1±1% |
| Среднее время заряда АКБ до 90% емкости, час | 4 |
| Величина напряжения на клеммах АКБ, при которой включается сигнализация о скором разряде АКБ (ошибка 35, звуковой сигнал один раз в секунду, индикатор АКБ мигает), В | 68,4 |
|
Величина напряжения на клеммах АКБ, при которой происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В группа розеток «SEGMENT 1» группа розеток «SEGMENT 2» |
68,2 65,0 |
| Наличие дисплея | да |
| Наличие функции холодного старта | да |
|
Габаритные размеры ШхГхВ, не более, мм без упаковки в упаковке |
440 х 600 х 88 565 х 730 х 210 |
| Физические размеры высоты источника бесперебойного питания при установке в телекоммуникационную стойку, U | 2 |
| Масса, НЕТТО (БРУТТО), кг, не более | 11,9 (13,9) |
| Диапазон рабочих температур, °С | 0…+40**** |
| Относительная влажность воздуха (без конденсации), % | 20…90 |
| Температура хранения, °С | -25…+55 |
| Акустический шум на расстоянии 1 м, дБ, не более | 55 |
| Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 |
| Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м | 1500*** |
| Содержание драгоценных металлов и камней | нет |
