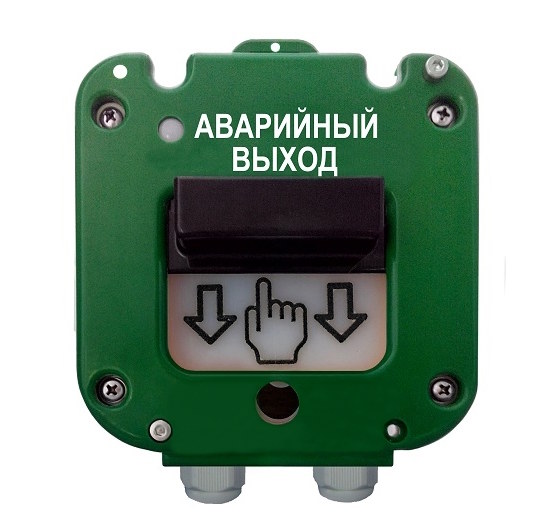

УДП-535-50 "СЕВЕР" "Аварийный выход"
УДП-535-50 "СЕВЕР" "Аварийный выход"
Устройство дистанционного пуска предназначено для запуска систем пожарной автоматики, систем дымоудаления, Пластиковый ввод 6-12 мм. IP 66/67
Производитель: Магнито-Контакт
- Код:
- 00057989
- Артикул
- 09-0006-0001
- Базовая единица
- шт
- Доступность:
- заказная
УДП 535-50 "СЕВЕР" ПАШК.425211.127ПС (Пластиковый ввод 6-12 мм) (арт. 09-0006-0001)
Устройство дистанционного пуска УДП 535–50 «СЕВЕР» предназначено для запуска систем пожарной автоматики, систем дымоудаления, формирования аварийных сигналов или сигналов для разблокирования аварийных выходов при включении магнитоконтактного приводного элемента.
Устройство имеет сухие контакты (коммутируемые параметры: мощность 1,5 Вт; напряжение 30В, ток 0,2А), предназначенные для подключения совместимых устройств пожарной автоматики*. Запрещается подключение сухих контактов к шлейфу приемно-контрольного прибора ПКП.
Имеет сухие контакты предназначенные для подключения других устройств* пожарной автоматики.
Предназначено для подключения в двухпроводный шлейф любых ПКП.
Может включаться в шлейф ПКП одновременно с другими двухпроводными извещателями.
Устройство соответствует требованиям ТР ТС 043, групповых АТФЕ.425211.001ТУ, ГОСТ Р 53325-2012, ГОСТ 34698-2020 имеет сертификат соответствия. .
Описание работы
Выполнено в корпусе из АБС-пластика. УДП 535–50 «СЕВЕР» соответствует классу В по ГОСТ Р 53325-2012.
При переходе УДП в режим тревоги увеличивается его потребление тока от шлейфа ПКП, где происходит регистрация сигнала тревоги, сопровождающаяся звуковой, световой или символьной индикацией в зависимости от типа используемого ПКП.
УДП питается от шлейфа ПКП.
Конструктивно состоит из пластикового корпуса, основание которого с электронным блоком закрепляются на стене помещения. Затем лицевая панель с приводным элементом шурупами крепится к основанию.
Корпус устройства, в базовой комплектации оснащается двумя пластиковыми кабельными вводами ПКВ М20 для подключения кабелей Ø 6-12мм.
Технические характеристики
| Напряжение питания | 9-30 В |
| Потребляемый ток в дежурном режиме | до 50 мкА (зависит от напряжения питания) |
| Потребляемый ток в режиме «Пожар»: |
10±2 мА (при 9В), не более 20±2 мА (при 30В) *коммутируемые: мощность 1,5 Вт; напряжение 30В, ток 0,2А |
| Диапазон рабочих температур: | -60°С ... + 60°С |
| Максимально допустимая относительная влажность окружающей среды | 98% |
| Габаритные размеры | 129 x 158 x 72 мм |
| Масса устройства | не более 0,5 кг |
| Степень зашиты корпуса: | IP66/IP68 по ГОСТ 14254-2015 |
Климатические исполнение УХЛ2 по ГОСТ 15150-69
Устройство не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78)
