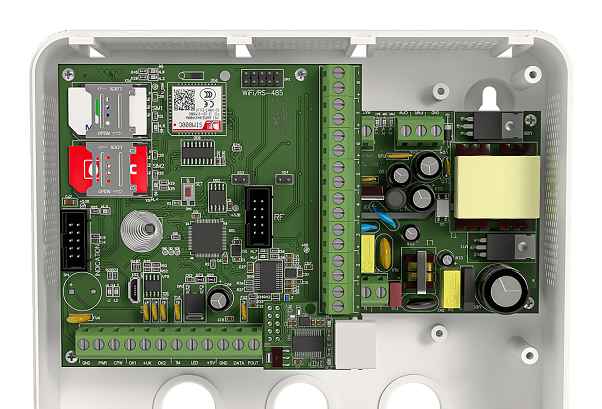

Панель охранная без корпуса
Прибор предназначен для защиты объекта от проникновения. Используется в качестве приемного прибора для проводных и беспроводных охранных извещателей. Приема сообщений в протоколе Ademco Contact ID по проводной линии, а так же приёма и передачи сообщений от оборудования и панелей производства компании Болид при установленном расширителе РТ3 (в комплект не входит). Выполняет функции оконечного прибора системы передачи извещений «Mega»: передает в бинарном протоколе события на пульт централизованной охраны с мониторинговым программным обеспечением GEO.RITM и на частный телефон в виде SMS-сообщения.
Постановка под охрану и снятие разделов с охраны может осуществляться при помощи:
- Клавиатур (проводных и беспроводных), разработанных ООО «НПО «Ритм»;
- Радиобрелоков, разработанных ООО «НПО «Ритм»;
- Ключей /смарт-карт (при подключении считывателей);
- Мониторингового программного обеспечения GEO.RITM (дистанционно) и мобильных приложений.
Технические характеристики
| Каналы связи | SMS, GPRS, LAN2 |
| Стандарт GSM, МГц | 850/900/1800/1900 |
| Излучаемая мощность GSM, Вт |
2 (850/900МГц) 1 (1800/1900МГц) |
| Частотный диапазон радиоканала, МГц 2 | 433,075 – 434,775 |
| Количество каналов в диапазоне, шт.2 | 7 |
| Излучаемая мощность радиопередатчика2 | 10 мВт |
| Период контроля извещателей в радиосистеме, мин2 | настраивается |
| Количество извещателей в радиосистеме, шт.2 | до 32 |
| Количество радиомодулей (реле, сирен, табло), шт.2 | до 16 |
| Количество радиобрелоков, шт.2 | до 32 |
| Количество радиоканальных клавиатур, шт.2 | до 3 |
| Количество независимых разделов охраны, шт. | до 32 |
| Количество проводных шлейфов (сухой контакт / резистивные), шт. | 8 / 16 |
| Количество выходов типа открытый коллектор, шт. | до 2 |
| Максимальная нагрузка выхода, А | 0,17 |
| Максимальное количество клавиатур проводных / 1-wire, шт. | 5 / 1 |
| Количество ключей/смарт-карт, шт. | до 256 |
| Встроенная энергонезависимая память, событий | 32768 |
| Настройка прибора через USB-кабель | + |
| Напряжение питания, В | 12…14 |
| Контроль наличия основного питания | + |
| Контроль напряжения АКБ | + |
| Напряжение питания (в составе с источником питания BP-2.5-x), В | 185..275 |
| Токопотребление в дежурном режиме при использовании резистивных шлейфов, мА, не более3 | 200 |
| Токопотребление в режиме передачи данных (по GSM) с подключенными шлейфами «сухой контакт» в нормально замкнутом состоянии, мА, не более3 | 300 |
| Токопотребление в дежурном режиме при использовании шлейфов «сухой контакт» в нормально замкнутом состоянии, мА, не более3 | 200 |
| Среднее собственное токопотребление, мА, не более3 | 150 |
| Габаритные размеры без корпуса, мм | 100×100×25мм |
| Масса нетто / брутто без корпуса, г | 100 / 140 |
| Диапазон рабочих температур, °С | −25...+55 |
2Доступно при подключении дополнительного оборудования (Расширитель LAN, Расширитель радиосистемы 433 МГц)
3Токопотребление указано при напряжении 13,8В
