КУПОЛ-20 (3 участка)

КУПОЛ-20 (3 участка) Радиоволновый, до 20 м, 3 участка, Объемная зона обнаружения

Извещатель предназначен для охраны открытых площадок, обнесённых металлическим (сетчатым) или железобетонным ограждением, а также металлических складов и ангаров. Объектами могут быть крановые площадки нефтегазовой промышленности, площадки телевизионных вышек и т.п.

Принцип действия основан на создании между приёмником и передатчиком невидимой объёмной зоны обнаружения, границы которой определяются размерами огороженной площадки, склада или ангара. При попадании нарушителя в эту зону, извещатель регистрирует её изменение и формирует сигнал тревоги.

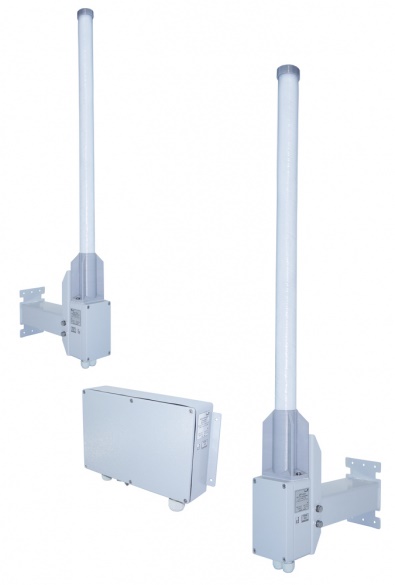

Извещатель состоит из блоков ПРД и ПРМ, а также блока контроля (БК).

Формирует объёмную зону обнаружения, заполняющую всю огороженную площадку, но не распространяющуюся за ее пределы.

Работа на частоте 868,95 МГц позволяет:

• исключить получение разрешения ГКРЧ;
• создать объёмную форму зоны обнаружения;
• сохранить работоспособность извещателя при отсутствии прямой видимости между ПРД и ПРМ.

Внутри площадки допускается наличие стационарных, металлических конструкций, занимающих по объему не более 10%, расположенных не ближе 1,5 м от антенн блоков ПРД и ПРМ.

Для охраны площадок больших размеров или имеющих сложную конфигурацию (Г, П-образных), извещатель имеет возможность наращивания до 14-ти участков охраны (в составе восьми ПРД и семи ПРМ), используя при этом единый БК для контроля и настройки. Во взрывозащищённом исполнении возможно наращивание до 4-х участков охраны.

Алгоритм работы извещателя полностью исключает вероятность взаимного влияния друг на друга смежных участков.

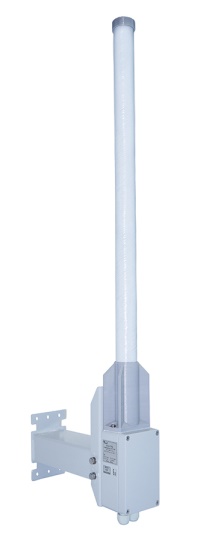

Антенны блоков ПРД и ПРМ имеют круговую диаграмму направленности, что позволяет:

• исключить «мёртвые зоны» в углах площадки, склада, ангара;
• обеспечить устойчивую работоспособность при уровне снежного покрова до 0,7 м, травяного покрова до 0,5 м;
• допустить наличие стационарных, металлических предметов, установленных внутри площадки, склада, ангара;
• наращивать участки охраны последовательно и изменять их направление под любым углом.

Настройка извещателя осуществляется с помощью планшета на ОС Android через интерфейсы USB или Bluetooth, с помощью ноутбука на ОС Windows через интерфейс USB или удаленно по интерфейсу RS-485.

Для определения режима работы БК имеет индикатор состояния извещателя.

Функция дистанционного контроля (ДК) обеспечивает проверку работоспособности извещателя и линии связи.

Технические характеристики
