ТШП-60.60.26.300
Термошкаф из армированного стекловолокном полиэстера с обогревом. Класс ударопрочности IK10. -60° ÷ + 80°C. IP66. Потребляемая мощность 350 Вт. Напряжение питания 230V ± 10% AC, 6A. 642х625х260мм.
Производитель: Тахион
- Код:
- 00058724
- Артикул
- 55009
- Базовая единица
- шт

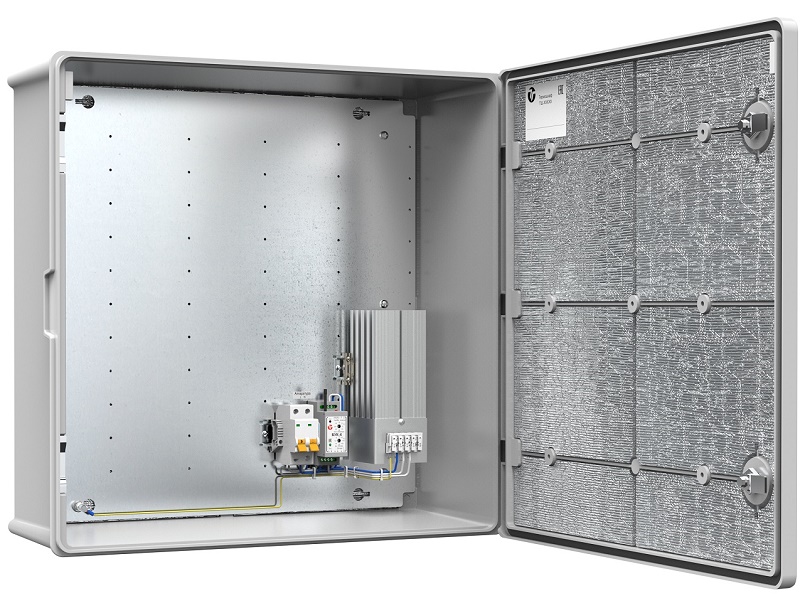

Термошкаф из армированного стекловолокном полиэстера с обогревом предназначен для установки в нем телевизионного, либо другого электронного оборудования.
- Класс ударопрочности IK10.
- Диапазон рабочих температур от -60° до + 80°C.
- Степень защиты IP66.
- Потребляемая мощность 350 Вт.
- Напряжение питания 230V ± 10% AC, 6A.
- Габаритные размеры 642х625х260мм.
Термошкаф ТШП предназначен для установки в нём телевизионного либо другого электронного оборудования и поддержания заданного температурного режима при эксплуатации этого оборудования в условиях морского климата, на химических производствах, на автомагистралях, в тоннелях и прочих агрессивных средах.
Материал – армированный стекловолокном полиэстер, обладающий радиопрозрачностью.
Оборудован:
- блоком управления климатом БУК-4, предназначенным для управления обогревателем и защиты от холодного запуска аппаратуры, установленной в термошкафу;
- обогревателем термошкафов ОТШ со встроенным вентилятором для равномерного распределения тепла внутри шкафа (кроме ТШП-33.42.20.100) и биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90 °С;
- магнитоконтактным извещателем для сигнализации о несанкционированном доступе.

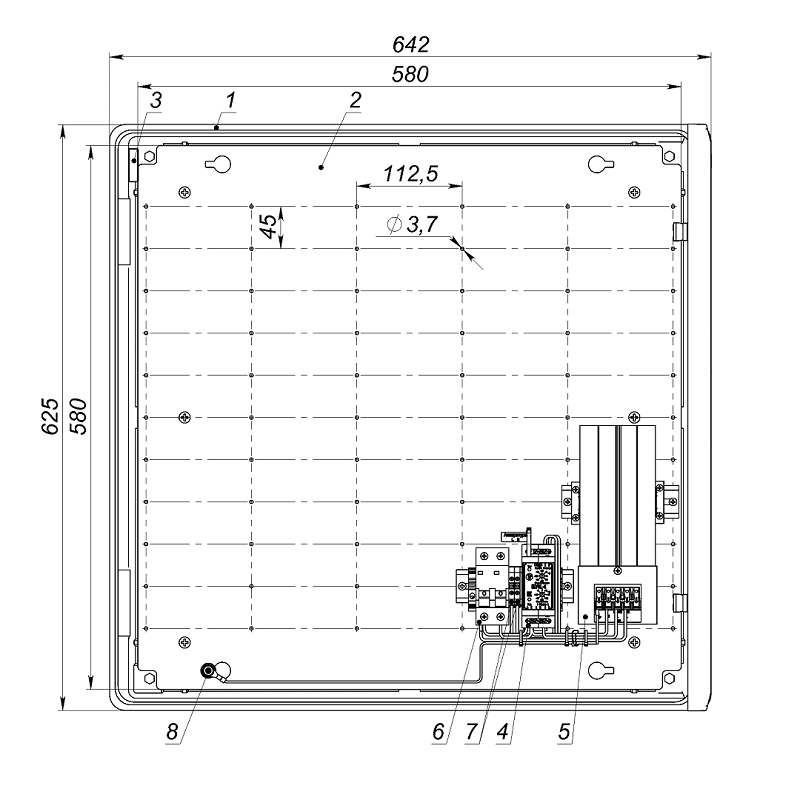

На монтажной панели предусмотрены отверстия Ø 3,7 мм (под саморез ST4,2), для установки дополнительных DIN-реек.
Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Соответствует:
- техническим требованиям – ГОСТ Р 51558;
- требованиям безопасности – ГОСТ Р МЭК 60065;
- требованиям ЭМС – ГОСТ Р 50009, ГОСТ IEC 61000-3-2, ГОСТ IEC 61000-3-3;
- степени защиты от поражения электрическим током – I классу по ГОСТ 12.2.007.0;
Состав:
- Шкаф 1 шт.
- Панель монтажная 1 шт.
- Магнитоконтактный извещатель (S2) (при открытой двери контакт разомкнут) 1 шт.
- Блок управления климатом (БУК-4) 1 шт.
- Обогреватель ОТШ 1 шт.
- Выключатель автоматический 2P 6A/4,5кА хар-ка С (S1) 1 шт.
- Клеммы проходные (Х1) (S провода до 6 мм²) 2 шт.
- Болт заземления (БЗ) 1 шт.
Технические характеристики
| Питание термошкафа: | |
| – напряжение питания | 230 В AC , 50 Гц |
| – максимальный ток нагрузки | 6 А |
| Мощность обогревателя | 350 Вт |
| Вентилятор на обогревателе | есть |
| Диапазон температуры окружающей среды при эксплуатации1) | -60 °С…+80 °С |
| Диапазон регулирования температуры в термошкафу | -20 °С… +15 °С |
| Температура срабатывания тепловой защиты | +30 °С |
| Температура срабатывания аварийной сигнализации | +70 °С |
| Диапазон регулирования температуры холодного запуска аппаратуры | -30 °С… +5 °С |
| Материалы и поверхности термошкафа: | |
| – корпус | армированный стекловолокном полиэстер RAL 7035 |
| – панель монтажная | листовая сталь, оцинкованная |
| Степень защиты по ГОСТ IEC 62262 | IK10 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ1, УХЛ5 |
| Степени защиты по ГОСТ 14254 | IP66 |
| Габаритные размеры ШхВхГ | 642 х 625 х 260 мм |
| Габаритные размеры упаковки | 660 х 640 х 275 мм |
| Масса c упаковкой, не более | 20 кг |
¹ При температуре окружающей среды -60 °С и напряжении питания не менее 230 В AC обогреватель обеспечивает температуру внутри шкафа не ниже -10 °С.
