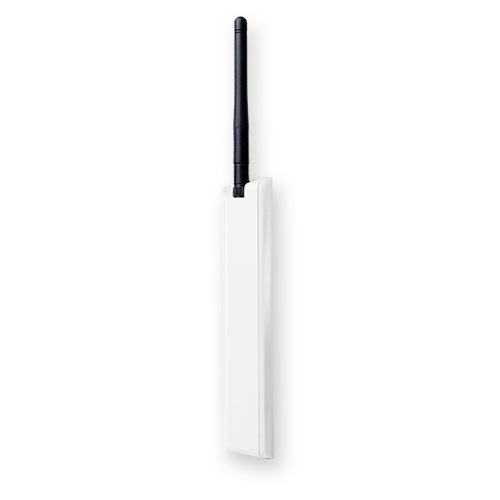

Контроллер Security Hub УОО 3.0
Устройство объектовое для GSM-сигнализации Security Hub, подключение к серверу через Интернет и GSM, контролирует до 192 радиодатчиков Астра-РИ-М разных типов, 4 ШС, 1 реле, 2 выхода "открытый коллектор"
Производитель: ТЕКО
- Код:
- 00058960
- Артикул
- ЦБ-00032437
- Базовая единица
- шт
14 555 руб.
Устройство оконечное объектовое
- 2G/4G и Ethernet/Wi-Fi
- Контроль 192 беспроводных датчиков
- 4 шлейфа сигнализации, 3 выхода
- Питание 12 В / 220 В
- RFID считыватель
Особенности
- обеспечивает регистрацию и обработку состояний 192 беспроводных устройств различных типов системы Астра-РИ-М:
- Астра-3221 – извещатель охранный точечный электроконтактный (тревожная кнопка),
- Астра-3321 – извещатель охранный точечный магнитоконтактный,
- Астра-361 исполнение РК – извещатель утечки воды,
- Астра-421 исполнение РК (сигнализатор) – сигнализатор дымовой,
- Астра-5121 – извещатель охранный объемный оптико-электронный, не реагирующий на перемещение животных весом до 20 кг,
- Астра-5131 исполнение А – извещатель охранный объемный оптико-электронный,
- Астра-6131 – извещатель охранный поверхностный звуковой,
- Астра-621 исполнение РК – извещатель охранный объемный совмещенный (ИК+АК),
- РПДК Астра-РИ-М (брелок взятия/снятия с охраны) – извещатель охранный точечный электро-контактный мобильный,
- Астра-8121 - пульт управления радиоканальный;
- 3 канала коммуникации:
- LAN (разъем типа RJ45, Ethernet 10 BASE-T),
- Wi-Fi (2,4 ГГц),
- GSM (две SIM-карты формата нано-сим);
- основным каналом обмена является проводной, далее по приоритету следуют Wi-Fi, SIM1, SIM2;
- настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного приложения по инструкции пользователя (работает на ОС Android v4.2 и выше, iOS 9 и выше);
- контроллер имеет 4 шлейфа сигнализации (ШС) для подключения датчиков, имеющих выход типа сухой контакт и работающих на размыкание или на замыкание;
- контроллер имеет встроенное сигнальное реле и 2 выхода «открытый коллектор» с программируемыми режимами работы, позволяющих подключить нагрузку (сирену и сигнальную лампу, например, Астра-10 исп. М2);

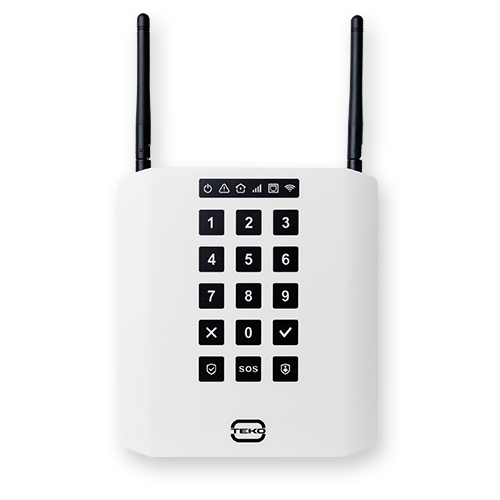

- контроллер имеет сенсорную клавиатуру для ввода команд управления объектом набором PIN-кодов и кнопками быстрой постановки на охрану всего объекта или частично, а также для передачи сигнала «Тревога» нажатием кнопки SOS не менее 3 с;
- контроллер имеет встроенный считыватель RFID для считывания бесконтактных идентификаторов EM-Marine;
- электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
- от бытовой сети 230 В 50 Гц,
- от источника электропитания c номинальным напряжением 12 В через клеммы +12V in-,
- от резервного источника электропитания - АКБ c номинальным напряжением 3,6 В;
- осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
- для обеспечения резервирования электропитания внутри контроллера имеются контакты для подключения литий-ионной (Li-Ion) АКБ типоразмера 18650 с номинальным напряжением 3,6 В, емкостью 3200 мА/ч;
- контроллер имеет переключатель ON/OFF включения\отключения АКБ с поддержкой «холодного» запуска от АКБ;
- предусмотрен выход 12 В (клеммы -12V out+) для питания дополнительных проводных устройств, таких как датчики, сирены, маяки;
- на лицевой панели размещены шесть встроенных индикаторов для индикации состояния питания, обрудования, объекта и связи с сервером по всем каналам;
- встроенный звуковой сигнализатор сопровождает извещения о постановке/снятии охраны и о тревоге;
- GSM антенна и антенна 433 МГц в комплекте;

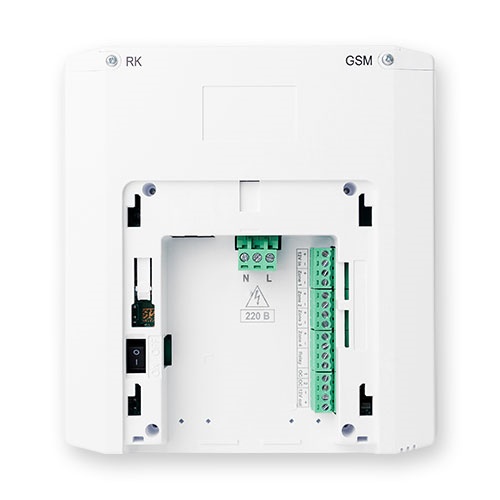

- съемные клеммные колодки позволяют легко выполнять монтаж проводов;

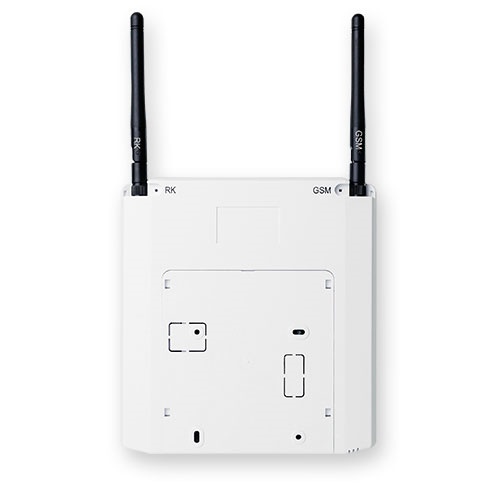

- предусмотрен простой монтаж-демонтаж контроллера на кронштейн. Функцию кронштейна выполняет задняя съемная крышка контроллера.
Технические характеристики
| Параметры радиоканала: | |
|---|---|
| - рабочая частота | 433,42 МГц (литера «1») |
| - радиус действия радиоканала на прямой видимости, не менее* | 100 м |
| Питание от сетевого источника 220 В: | |
| - напряжение питания | от 80 до 240 В |
| - максимальный ток потребления | 80 мА |
| - номинальный ток потребления, не более | 65 мА |
| - потребляемая мощность, не более | 22 Вт |
| Питание от внешнего источника 12 В: | |
| - напряжение питания | от 10,5 до 13,6 В |
| - максимальный ток потребления | 300 мА |
| - номинальный ток потребления, не более | 160 мА |
| - потребляемая мощность, не более | 5 Вт |
| Питание от АКБ: | |
| - напряжение питания от АКБ | от 3,3 до 4,2 В |
| - время работы от АКБ | 2 ч |
| - порог передачи информации о разряде АКБ | 3,5 В |
| - время заряда полностью разряженной батареи, не более | 10 ч |
| время технической готовности, не более | 120 с |
| Параметры выхода 12 В (клеммы -12V out+): | |
| - максимальное напряжение нагрузки | 12 В |
| - максимальный ток нагрузки | 0,2 А |
| Параметры реле (клеммы Relay): | |
| - максимальное напряжение нагрузки | 30 В |
| - максимальный ток нагрузки | 0,6 А |
| Параметры выхода "открытый коллектор" (клеммы ОС1, ОС2): | |
| - напряжение нагрузки | от 12 до 30 В |
| - максимальный ток нагрузки | 0,3 А |
| Параметры входа ШС (клеммы +Zone1-, +Zone2-, +Zone3-, +Zone4-) охранного/технологического/тревожного типа: | |
| - напряжение на клеммах ШС в дежурном режиме: | |
| при питании 220 В, не более | 8 В |
| при питании 12 В | от 7 до 9 В |
| при питании от АКБ, не более | 8 В |
| - ток на клеммах ШС для питания датчиков | 1,8 мА |
| - ток короткого замыкания по ШС, не более | 7 мА |
| - время интегрирования ШС | 500 мс |
| - сопротивление проводов ШС, не более | 220 Ом |
| - сопротивление утечки между проводами или каждым проводом и «Землей», не менее | 50 кОм |
| Сопротивление охранного/ технологического/ тревожного ШС: | |
| - норма | от 3 до 5 кОм |
| - нарушение | от 0 до 3 или более 5 кОм |
| Условия эксплуатации: | |
| - диапазон температур | от - 10 до + 50 °С |
| - относительная влажность воздуха без конденсации влаги | до 98 % при + 40 °С |
| - степень защиты оболочкой | IP30 |
* Радиус действия в значительной степени зависит от конструктивных особенностей помещения, помеховой обстановки. Максимальные параметры дальности обеспечиваются при выполнении наилучших условий установки SH и датчика.
