Астра-Прайм-7453
контроль до 512 радиоканальных извещателей и 300 оповещателей Астра-Прайм через радиорасширители (868 МГц), до 100 безадресных ШС через модули ШС, 4 слота для установки модулей расширения, встроенный источник питания
Производитель: ТЕКО
- Код:
- 00058968
- Артикул
- ЦБ-00030842
- Базовая единица
- шт
23 990 руб.
Прибор приемно-контрольный и управления пожарный
- Центральное устройство системы
Контроль до 512 радиоканальных извещателей и 300 оповещателей Астра-Прайм через подключенные радиорасширители, контроль до 100 ШС через подключенные расширители ШС - 4 слота для установки модулей расширения
Модули в комплект ППКУП не входят и приобретаются отдельно - Встроенные сетевые интерфейсы Ethernet, Wi-Fi
Простая настройка с помощью веб-интерфейса, обмен информацией с сервером ПАК «Астра» по Интернету с целью мониторинга и управления системой через мобильное приложение и/или АРМ ПЦО
Особенности
- 4 встроенных программируемых ШС охранного/ пожарного/ технологического типа;
- подключение в ШС:
- извещателей и приборов, имеющих релейный выход типа «сухой контакт» и работающих на замыкание или размыкание,
- извещателей, питающихся по шлейфу напряжением от 10 до 24 В и с максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
- возможность контроля до 100 ШС через подключенные расширители ШС;
- возможность контроля до 512 радиоканальных извещателей и 300 оповещателей Астра-Прайм через подключенные радиорасширители;

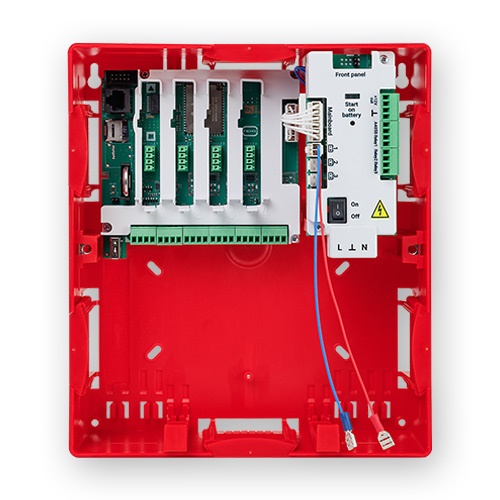

- 4 универсальных слота для установки модулей расширения (модули в комплект ППКУП не входят и приобретаются отдельно):
- модуль радиорасширителя (МР) Астра-Прайм-8452-06 (обеспечивает двухсторонний радиообмен на частоте 868 МГц с 70 извещателями и оповещателями по протоколу Астра-Прайм),
- модуль расширения шлейфов (МШС) Астра-Прайм-8352 (обеспечивает дополнительные 6 шлейфов),
- модуль интерфейса (МИ) Астра-Прайм-8552 (обеспечивает организацию кольцевого интерфейса RS-485);
- 6 встроенных программируемых выходов (3 сигнальных реле, 3 выхода «открытый коллектор» с контролем нагрузки на КЗ);
- встроенный резервируемый источник питания от сети 220 В с выходом +12 В для питания извещателей и внешней нагрузки постоянным током до 0,75 А;
- кнопка включения/выключения встроенного источника электропитания;
- возможность запуска («холодный» старт) и работы от АКБ при отсутствии сети 220 В;
- отсек под АКБ 7,2 А*ч;
- возможность подключения 3-х внешних АКБ 17 А*ч;

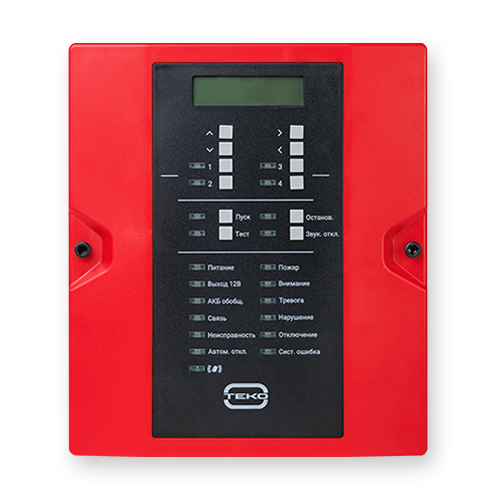

- монохромный двухстрочный ЖК-дисплей для отображения системной информации;
- программируемые кнопки управления;
- индикаторы для отображения состояния питания, разделов, направлений пожарной автоматики, неисправности;
- считыватель RFID на передней панели;
- встроенный звуковой сигнализатор;
- встроенный интерфейс RS-485 для организации скоростной шины с подключением дополнительного оборудования в виде модулей расширения и блока расширения устройств (БРУ) Астра-Прайм-8752;
- возможность организации кольцевого интерфейса RS-485 с помощью модуля интерфейса Астра-Прайм-8552 со встроенным изолятором линии связи с целью обеспечения требованиям п.5.4 СП484.1311500.2020 при организации пожарной сигнализации и для подключения расширителей:
- ретрансляторов проводных (РП) Астра-Прайм-8452,
- блоков индикации и управления (БИУ) Астра-Прайм-8652;
- входы (клеммы +ТМ-, +WD) для подключения считывателей, работающих по протоколам Touch Memory и Wiegand;
- постановка на охрану/снятие с охраны:
- с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (Астра-КТМ-С или аналогичных),
- с использованием идентификационных карт EM-Marin через встроенный считыватель,
- через WEB интерфейс при подключении к ППКУП;
- встроенные сетевые интерфейсы Ethernet, Wi-Fi:
- для настройки с помощью веб-интерфейса,
- для обмена информацией с сервером ПАК «Астра» по Интернету с целью мониторинга и управления ППКУП (мобильное приложение, АРМ ПЦО);
- USB разъем для подключения модуля GSM Астра-Прайм-8851 для обмена информацией с сервером ПАК «Астра» и по протоколу SurGard со сторонними серверами;
- возможность подключения USB накопителя для передачи файлов конфигурации и обновления ПО;
- возможность конфигурирования сетевых интерфейсов (LAN, WAN).
Основные данные
- количество поддерживаемых адресных радиоканальных извещателей – 512;
- количество поддерживаемых адресных радиоканальных оповещателей – 300;
- количество поддерживаемых проводных безадресных ШС – 100;
- количество подключаемых адресных проводных устройств по кольцевому информационному интерфейсу RS-485 – 250;
- количество подключаемых адресных проводных устройств по шине RS-485 – 10;
- количество настраиваемых логических разделов – 512;
- количество пользователей – 200;
- журнал на 10000 событий.
Технические характеристики
| Напряжение питания от: | |
| - сети переменного тока частотой (50±1) Гц | от 172,5 до 264,5 В |
| - АКБ 7,2 А/ч | от 9,0 до 13,8 В |
| мощность, потребляемая прибором от сети переменного тока (с учетом внешней нагрузки) | не более 40 Вт |
| ток, потребляемый прибором от АКБ | не более 1,5 А |
| Параметры ШС: | |
| - напряжение на клеммах ШС в дежурном режиме | от 10 до 24 В |
| - ток в ШС для питания извещателей | не более 20 мА |
| - ток короткого замыкания по ШС | не более 5 мкА |
| - сопротивление утечки между проводами ШС или каждым проводом и «Землей» | не менее 10 МОм |
| - время интегрирования ШС | 300±30 мс |
| Сопротивление* ШС, в состоянии: | |
| - "норма" | от 3 до 5 кОм |
| - "нарушение" охранный | от 0 до 3 или более 5 кОм |
| - "нарушение" пожарный | от 1,5 до 3 или от 5 до 12 кОм |
| - "неисправность" пожарный | от 0 до 1,5 или более 12 кОм |
| Сопротивление* пожарного ШС в режиме двойной сработки, в состоянии: | |
| - "КЗ" | от 0 до 1,5 кОм |
| - "пожар" | от 1,5 до 3 кОм |
| - "внимание" | от 3 до 5 кОм |
| - "норма" | от 5 до 12 кОм |
| - "обрыв" | более 12 кОм |
| Выход «+12V»: | |
| - напряжение выхода | от 10 до 14 В |
| - ток максимальной нагрузки по выходу | 0,75 А |
| Сигнальные реле: | |
| - максимальное напряжение нагрузки | 30 В |
| - максимальный ток нагрузки | 0,1 А |
| Выходы типа "открытый коллектор": | |
| - максимальное напряжение нагрузки | 30 В |
| - максимальный ток нагрузки | 0,2 А |
| Максимальная длина линии интерфейса: | |
| - RS-485 между ППКУП и устройством на интерфейсе на высокоскоростной шине ППКУП | 5 м |
| - RS-485 между ППКУП и устройством на интерфейсе в кольцевом интерфейсе | 500 м |
| - ТМ | 10 м |
| - Wiegand | 10 м |
| габаритные размеры прибора (ВхШхГ) | 250х218х98 мм |
| масса прибора (без АКБ) | 1,7 кг |
| Условия эксплуатации: | |
| - температура | от -10 до +50°С |
| - относительная влажность воздуха без конденсации влаги | до 98% при +40°С |
| - степень защиты оболочкой по ГОСТ 14254 | IP41 |
* Допустимый разброс значений сопротивления не более 10 %, для значения 1,5 кОм - не более ±0,2 кОм, для значения 12 кОм - не более ±2 кОм.
